Высоковольтный (переменно-частотный) асинхронный трехфазный электродвигатель серии ДАЗО4
Обзор Высоковольтные трехфазные асинхронные двигатели серии YKK 6 кВ (базовый номер 355-800), серии YKK 10 кВ (базовый номер 450-800), уровень изоляции F, номинальная частота 50 Гц, система непрерывной работы S1, степень защиты IP44 или IP54, способ охлаждения IC611, с воздушным охладителем в ...
Описание
маркер
Обзор
Высоковольтные трехфазные асинхронные двигатели серии YKK 6 кВ (базовый номер 355-800), серии YKK 10 кВ (базовый номер 450-800), уровень изоляции F, номинальная частота 50 Гц, система непрерывной работы S1, степень защиты IP44 или IP54, способ охлаждения IC611, с воздушным охладителем в верхней части, установка форма - IMB3 (горизонтальная с ножками), 2-полюсные двигатели с базовым номером 630 и выше и инверторные охладители двигателей YVPKK с вентилятором, способ охлаждения - IC616.
Условия использования
Максимальная температура окружающего воздуха меняется в зависимости от сезона, но не превышает 40℃
Высота над уровнем моря не превышает 1000 метров
Минимальная температура окружающего воздуха составляет -15℃ для двигателей с подшипниками качения и 0℃ для двигателей с подшипниками скольжения.
Средняя максимальная относительная влажность воздуха в самый дождливый месяц составляет 90%, а средняя минимальная температура в этот месяц не превышает 25℃.
Допустимый диапазон изменения номинального напряжения во время работы двигателя составляет ±5%, а диапазон изменения номинальной частоты - ±1%.

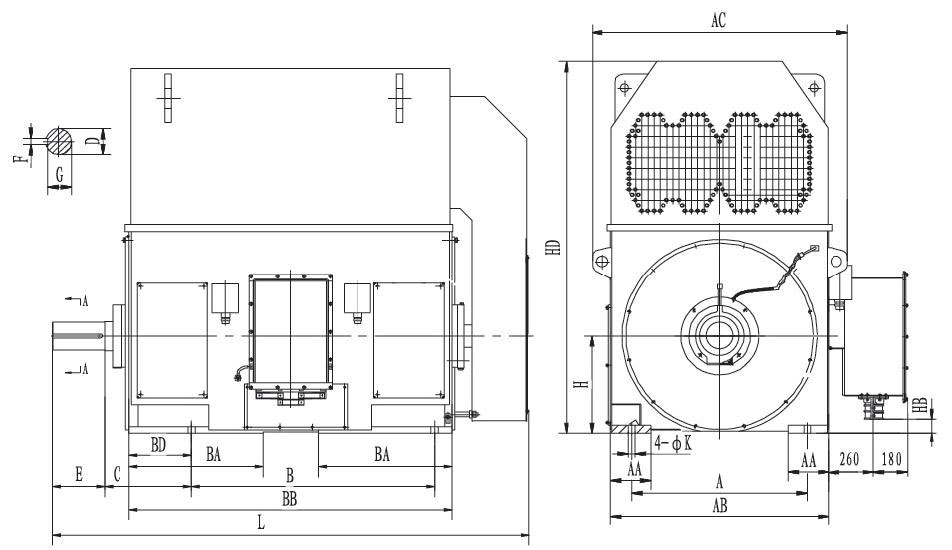

Габариты установки (6кВ)
| Рамка Размер |
Поляки | Монтажные размеры (мм) | Габаритные размеры (мм) | |||||||||||||||||
| A | B | C | D | E | F | G | H | K | AA | AC | AB | BA | BB | BD | HD | HB | L | |||
| 355 | 2 | 630 | 900 | 315 | 80 | +0.030 +0.011+0.035 +0.013 |
170 | 22 | 71 | 355 | 28 | 160 | 994 | 800 | 540 | 1380 | 200 | 1500 | 99 | 2200 |
| 355 | 4-6 | 630 | 900 | 315 | 100 | 210 | 28 | 90 | 355 | 28 | 160 | 994 | 800 | 540 | 1380 | 200 | 1500 | 99 | 2200 | |
| 400 | 2 | 710 | 1000 | 375 | 90 | 170 | 25 | 81 | 400 | 35 | 210 | 1094 | 900 | 610 | 1520 | 230 | 1700 | 109 | 2400 | |
| 400 | 4-8 | 710 | 1000 | 335 | 110 | 210 | 28 | 100 | 400 | 35 | 210 | 1094 | 900 | 610 | 1520 | 230 | 1700 | 109 | 2400 | |
| 450 | 2 | 800 | 1120 | 400 | 100 | 210 | 28 | 90 | 450 | 35 | 210 | 1210 | 980 | 680 | 1640 | 230 | 1900 | 149 | 2600 | |
| 450 | 4 | 800 | 1120 | 355 | 120 | 210 | 32 | 109 | 450 | 35 | 210 | 1210 | 980 | 680 | 1640 | 230 | 1900 | 149 | 2600 | |
| 450 | 6-12 | 800 | 1120 | 355 | 130 | +0.040 +0.015 |
250 | 32 | 119 | 450 | 35 | 210 | 1210 | 980 | 680 | 1640 | 230 | 1900 | 149 | 2600 |
| 500 | 2 | 900 | 1250 | 560 | 110 | +0.035 +0.013 |
210 | 28 | 100 | 500 | 42 | 210 | 1334 | 1120 | 720 | 1750 | 305 | 2200 | 309 | 2900 |
| 500 | 4 | 900 | 1250 | 475 | 130 | +0.040 +0.015 |
250 | 32 | 119 | 500 | 42 | 210 | 1334 | 1120 | 720 | 1750 | 305 | 2200 | 309 | 2900 |
| 500 | 6-10 | 900 | 1250 | 475 | 140 | 250 | 36 | 128 | 500 | 42 | 210 | 1334 | 1120 | 720 | 1750 | 305 | 2200 | 309 | 2900 | |
| 560 | 2 | 1000 | 1400 | 560 | 130 | 250 | 32 | 119 | 560 | 42 | 210 | 1440 | 1220 | 710 | 1880 | 340 | 2400 | 387 | 3200 | |
| 560 | 4 | 1000 | 1400 | 500 | 150 | 250 | 36 | 138 | 560 | 42 | 210 | 1440 | 1220 | 710 | 1880 | 340 | 2400 | 387 | 3200 | |
| 560 | 6-12 | 1000 | 1400 | 500 | 160 | 300 | 40 | 147 | 560 | 42 | 210 | 1440 | 1220 | 710 | 1880 | 340 | 2400 | 387 | 3200 | |
| 630 | 2 | 1120 | 1600 | 560 | 140 | 250 | 36 | 128 | 630 | 48 | 210 | 1620 | 1360 | 715 | 2020 | 300 | 2700 | 507 | 3500 | |
| 630 | 4 | 1120 | 1600 | 530 | 170 | 300 | 40 | 157 | 630 | 48 | 210 | 1620 | 1360 | 715 | 2020 | 300 | 2700 | 507 | 3500 | |
| 630 | 6-12 | 1120 | 1600 | 530 | 180 | 300 | 45 | 165 | 630 | 48 | 210 | 1620 | 1360 | 715 | 2020 | 300 | 2700 | 507 | 3500 | |
| 710 | 2 | 1400 | 1800 | 530 | 160 | 300 | 40 | 147 | 710 | 56 | 240 | 1860 | 1600 | 935 | 2270 | 235 | 2700 | 507 | 3500 | |
| 710 | 4-16 | 1400 | 1800 | 530 | 200 | +0.046 +0.017 |
350 | 45 | 185 | 710 | 56 | 240 | 1860 | 1600 | 935 | 2270 | 235 | 2300 | 507 | 3550 |
| 800 | 2 | 1600 | 2000 | 530 | 180 | +0.040 +0.015 |
300 | 45 | 165 | 800 | 56 | 250 | 2110 | 1850 | 935 | 2520 | 260 | 2900 | 605 | 3850 |
| 800 | 4-16 | 1600 | 2000 | 530 | 220 | +0.046 +0.017 |
350 | 50 | 203 | 800 | 56 | 250 | 2110 | 1850 | 935 | 2520 | 260 | 2950 | 605 | 3900 |
Примечание: в двигателях YKK560-2, YKK630-2, YKK710-2 и YKK800 используются подшипники скольжения.
| ● Технические параметры (6кВ) | |||||||||
| модель |
Номинальная мощность (kW) |
Номинальная скорость (r/min) |
Номинальный ток (A) |
эффективность % |
Коэффициент мощности coSφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Ток срыва Номинальный ток |
Максимальный крутящий момент Номинальный крутящий момент |
Вес (kg) |
| YKK3551-2 | 220 | 2975 | 26.9 | 92.5 | 0.85 | 0.6 | 7.0 | 1.8 | 2225 |
| YKK3552-2 | 250 | 2975 | 30.6 | 92.6 | 0.85 | 0.6 | 7.0 | 1.8 | 2430 |
| YKK3553-2 | 280 | 2975 | 34.2 | 92.8 | 0.85 | 0.6 | 7.0 | 1.8 | 2460 |
| YKK3554-2 | 315 | 2975 | 38.3 | 93.1 | 0.85 | 0.6 | 7.0 | 1.8 | 2475 |
| YKK3551-4 | 185 | 1485 | 22.6 | 92.8 | 0.85 | 0.7 | 6.5 | 1.8 | 2050 |
| YKK3552-4 | 200 | 1485 | 24.4 | 92.9 | 0.85 | 0.7 | 6.5 | 1.8 | 2090 |
| YKK3553-4 | 220 | 1485 | 26.8 | 93.0 | 0.85 | 0.7 | 6.5 | 1.8 | 2150 |
| YKK3554-4 | 250 | 1485 | 30.4 | 93.1 | 0.85 | 0.7 | 6.5 | 1.8 | 2205 |
| YKK4002-2 | 355 | 2975 | 42.5 | 93.4 | 0.86 | 0.6 | 7.0 | 1.8 | 3185 |
| YKK4003-2 | 400 | 2975 | 47.8 | 93.7 | 0.86 | 0.6 | 7.0 | 1.8 | 3215 |
| YKK4004-2 | 450 | 2975 | 53.6 | 94.0 | 0.86 | 0.6 | 7.0 | 1.8 | 3230 |
| YKK4005-2 | 500 | 2975 | 59.4 | 94.2 | 0.86 | 0.6 | 7.0 | 1.8 | 3260 |
| YKK4002-4 | 280 | 1485 | 33.6 | 93.2 | 0.86 | 0.7 | 6.5 | 1.8 | 3400 |
| YKK4003-4 | 315 | 1485 | 37.8 | 93.3 | 0.86 | 0.7 | 6.5 | 1.8 | 3460 |
| YKK4004-4 | 355 | 1485 | 42.5 | 93.5 | 0.86 | 0.7 | 6.5 | 1.8 | 3530 |
| YKK4005-4 | 400 | 1485 | 47.8 | 93.7 | 0.86 | 0.7 | 6.5 | 1.8 | 3645 |
| YKK4006-4 | 450 | 1485 | 53.6 | 93.9 | 0.86 | 0.7 | 6.5 | 1.8 | 3745 |
| YKK4001-6 | 185 | 990 | 23.5 | 92.4 | 0.82 | 0.7 | 6.0 | 1.8 | 2225 |
| YKK4002-6 | 200 | 990 | 25.3 | 92.6 | 0.82 | 0.7 | 6.0 | 1.8 | 2265 |
| YKK4003-6 | 220 | 990 | 27.8 | 92.8 | 0.82 | 0.7 | 6.0 | 1.8 | 3475 |
| YKK4004-6 | 250 | 990 | 31.5 | 93.0 | 0.82 | 0.7 | 6.0 | 1.8 | 3510 |
| YKK4005-6 | 280 | 990 | 35.2 | 93.3 | 0.82 | 0.7 | 6.0 | 1.8 | 3555 |
| YKK4006-6 | 315 | 990 | 39.5 | 93.5 | 0.82 | 0.7 | 6.0 | 1.8 | 3655 |
| YKK4004-8 | 185 | 740 | 24.7 | 92.5 | 0.78 | 0.8 | 5.5 | 1.8 | 3480 |
| YKK4005-8 | 200 | 740 | 26.6 | 92.7 | 0.78 | 0.8 | 5.5 | 1.8 | 3500 |
| YKK4006-8 | 220 | 740 | 29.2 | 92.9 | 0.78 | 0.8 | 5.5 | 1.8 | 3545 |
| YKK4502-2 | 560 | 2975 | 66.4 | 94.4 | 0.86 | 0.6 | 7.0 | 1.8 | 3895 |
| YKK4503-2 | 630 | 2975 | 73.7 | 94.6 | 0.87 | 0.6 | 7.0 | 1.8 | 3870 |
| YKK4504-2 | 710 | 2975 | 82.9 | 94.7 | 0.87 | 0.6 | 7.0 | 1.8 | 3930 |
| YKK4505-2 | 800 | 2975 | 93.9 | 94.8 | 0.87 | 0.6 | 7.0 | 1.8 | 3985 |
| YKK4502-4 | 500 | 1485 | 59.5 | 94.0 | 0.86 | 0.7 | 6.5 | 1.8 | 3935 |
| YKK4503-4 | 560 | 1485 | 66.5 | 94.2 | 0.86 | 0.7 | 6.5 | 1.8 | 4015 |
| YKK4504-4 | 630 | 1485 | 74.7 | 94.4 | 0.86 | 0.7 | 6.5 | 1.8 | 4075 |
| YKK4505-4 | 710 | 1485 | 84.0 | 94.6 | 0.86 | 0.7 | 6.5 | 1.8 | 4210 |
| YKK4502-6 | 355 | 990 | 43.9 | 93.7 | 0.83 | 0.7 | 6.0 | 1.8 | 3870 |
| YKK4503-6 | 400 | 990 | 49.4 | 93.8 | 0.83 | 0.7 | 6.0 | 1.8 | 3915 |
| YKK4504-6 | 450 | 990 | 55.4 | 94.1 | 0.83 | 0.7 | 6.0 | 1.8 | 4025 |
| YKK4505-6 | 500 | 990 | 61.5 | 94.3 | 0.83 | 0.7 | 6.0 | 1.8 | 4140 |
| YKK4502-8 | 250 | 740 | 32.7 | 93.0 | 0.79 | 0.8 | 5.5 | 1.8 | 3670 |
| YKK4503-8 | 280 | 740 | 36.6 | 93.2 | 0.79 | 0.8 | 5.5 | 1.8 | 3780 |
| YKK4504-8 | 315 | 740 | 41.1 | 93.4 | 0.79 | 0.8 | 5.5 | 1.8 | 3815 |
| ● Технические параметры (6кВ) | |||||||||
| модель | Номинальная мощность (kW) |
Номинальная скорость (r/min) |
Номинальный ток (A) |
эффективность % |
Коэффициент мощности coSφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Ток срыва Номинальный ток |
Максимальный крутящий момент Номинальный крутящий момент |
Вес (kg) |
| YKK4505-8 | 355 | 740 | 46.2 | 93.5 | 0.79 | 0.8 | 5.5 | 1.8 | 4015 |
| YKK4501-10 | 185 | 595 | 25.9 | 91.7 | 0.75 | 0.8 | 5.5 | 1.8 | 3675 |
| YKK4502-10 | 200 | 595 | 27.9 | 91.9 | 0.75 | 0.8 | 5.5 | 1.8 | 3715 |
| YKK4503-10 | 220 | 595 | 30.6 | 92.1 | 0.75 | 0.8 | 5.5 | 1.8 | 3790 |
| YKK4504-10 | 250 | 595 | 34.8 | 92.3 | 0.75 | 0.8 | 5.5 | 1.8 | 3850 |
| YKK4505-10 | 280 | 595 | 38.8 | 92.5 | 0.75 | 0.8 | 5.5 | 1.8 | 4070 |
| YKK4504-12 | 185 | 495 | 27.7 | 91.8 | 0.70 | 0.8 | 5.5 | 1.8 | 3915 |
| YKK4505-12 | 200 | 495 | 29.9 | 92.0 | 0.70 | 0.8 | 5.5 | 1.8 | 3933 |
| YKK5001-2 | 900 | 2975 | 104.8 | 95.0 | 0.87 | 0.6 | 7.0 | 1.8 | 4780 |
| YKK5002-2 | 1000 | 2975 | 116.3 | 95.1 | 0.87 | 0.6 | 7.0 | 1.8 | 4960 |
| YKK5003-2 | 1120 | 2975 | 130.1 | 95.2 | 0.87 | 0.6 | 7.0 | 1.8 | 5140 |
| YKK5004-2 | 1250 | 2975 | 145.1 | 95.3 | 0.87 | 0.6 | 7.0 | 1.8 | 5320 |
| YKK5001-4 | 800 | 1485 | 93.3 | 94.8 | 0.87 | 0.7 | 6.5 | 1.8 | 4950 |
| YKK5002-4 | 900 | 1485 | 104.9 | 94.9 | 0.87 | 0.7 | 6.5 | 1.8 | 5250 |
| YKK5003-4 | 1000 | 1485 | 116.4 | 95.0 | 0.87 | 0.7 | 6.5 | 1.8 | 5420 |
| YKK5004-4 | 1120 | 1485 | 130.3 | 95.1 | 0.87 | 0.7 | 6.5 | 1.8 | 5610 |
| YKK5001-6 | 560 | 990 | 68.0 | 94.4 | 0.84 | 0.7 | 6.0 | 1.8 | 4960 |
| YKK5002-6 | 630 | 990 | 76.4 | 94.5 | 0.84 | 0.7 | 6.0 | 1.8 | 5030 |
| YKK5003-6 | 710 | 990 | 85.8 | 94.8 | 0.84 | 0.7 | 6.0 | 1.8 | 5230 |
| YKK5004-6 | 800 | 990 | 96.6 | 94.9 | 0.84 | 0.7 | 6.0 | 1.8 | 5410 |
| YKK5001-8 | 400 | 740 | 51.3 | 93.7 | 0.80 | 0.8 | 5.5 | 1.8 | 4740 |
| YKK5002-8 | 450 | 740 | 57.7 | 93.8 | 0.80 | 0.8 | 5.5 | 1.8 | 4880 |
| YKK5003-8 | 500 | 740 | 63.8 | 94.2 | 0.80 | 0.8 | 5.5 | 1.8 | 5045 |
| YKK5004-8 | 560 | 740 | 71.4 | 94.4 | 0.80 | 0.8 | 5.5 | 1.8 | 5120 |
| YKK5001-10 | 315 | 595 | 43.0 | 92.8 | 0.76 | 0.8 | 5.5 | 1.8 | 4750 |
| YKK5002-10 | 355 | 595 | 48.3 | 93.0 | 0.76 | 0.8 | 5.5 | 1.8 | 4840 |
| YKK5003-10 | 400 | 595 | 54.3 | 93.3 | 0.76 | 0.8 | 5.5 | 1.8 | 4985 |
| YKK5004-10 | 450 | 595 | 61.0 | 93.4 | 0.76 | 0.8 | 5.5 | 1.8 | 5130 |
| YKK5001-12 | 220 | 495 | 31.9 | 92.2 | 0.72 | 0.8 | 5.5 | 1.8 | 4670 |
| YKK5002-12 | 250 | 495 | 36.1 | 92.5 | 0.72 | 0.8 | 5.5 | 1.8 | 4855 |
| YKK5003-12 | 280 | 495 | 40.4 | 92.7 | 0.72 | 0.8 | 5.5 | 1.8 | 5000 |
| YKK5004-12 | 315 | 495 | 45.4 | 92.8 | 0.72 | 0.8 | 5.5 | 1.8 | 5230 |
| YKK5601-2 | 1400 | 2975 | 160.5 | 95.4 | 0.88 | 0.6 | 7.0 | 1.8 | 6030 |
| YKK5602-2 | 1600 | 2975 | 183.2 | 95.5 | 0.88 | 0.6 | 7.0 | 1.8 | 6390 |
| YKK5603-2 | 1800 | 2975 | 205.9 | 95.6 | 0.88 | 0.6 | 7.0 | 1.8 | 6750 |
| YKK5601-4 | 1250 | 1485 | 143.6 | 95.2 | 0.88 | 0.6 | 6.5 | 1.8 | 6135 |
| YKK5602-4 | 1400 | 1485 | 160.6 | 95.3 | 0.88 | 0.6 | 6.5 | 1.8 | 7290 |
| YKK5603-4 | 1600 | 1485 | 183.4 | 95.4 | 0.88 | 0.6 | 6.5 | 1.8 | 8145 |
| YKK5601-6 | 900 | 990 | 107.3 | 95.0 | 0.85 | 0.7 | 6.5 | 1.8 | 6885 |
| YKK5602-6 | 1000 | 990 | 119.0 | 95.1 | 0.85 | 0.7 | 6.5 | 1.8 | 7000 |
| YKK5603-6 | 1120 | 990 | 133.2 | 95.2 | 0.85 | 0.7 | 6.5 | 1.8 | 7110 |
| ● Технические параметры (6кВ) | |||||||||
| модель |
Номинальная мощность (kW) |
Номинальная скорость (r/min) |
Номинальный ток (A) |
эффективность % |
Коэффициент мощности coSφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Ток срыва Номинальный ток |
Максимальный крутящий момент Номинальный крутящий момент |
Вес (kg) |
| YKK5601-8 | 630 | 740 | 78.2 | 94.5 | 0.82 | 0.7 | 6.0 | 1.8 | 6165 |
| YKK5602-8 | 710 | 740 | 88.1 | 94.6 | 0.82 | 0.7 | 6.0 | 1.8 | 6345 |
| YKK5603-8 | 800 | 740 | 99.1 | 94.7 | 0.82 | 0.7 | 6.0 | 1.8 | 6570 |
| YKK5601-10 | 500 | 595 | 65.9 | 93.6 | 0.78 | 0.7 | 6.0 | 1.8 | 7105 |
| YKK5602-10 | 560 | 595 | 73.7 | 93.7 | 0.78 | 0.7 | 6.0 | 1.8 | 7290 |
| YKK5603-10 | 630 | 595 | 82.9 | 93.8 | 0.78 | 0.7 | 6.0 | 1.8 | 7335 |
| YKK5604-10 | 710 | 595 | 93.2 | 94.0 | 0.78 | 0.7 | 6.0 | 1.8 | 7470 |
| YKK5601-12 | 355 | 495 | 49.6 | 93.0 | 0.74 | 0.7 | 6.0 | 1.8 | 5470 |
| YKK5602-12 | 400 | 495 | 55.8 | 93.3 | 0.74 | 0.7 | 6.0 | 1.8 | 5580 |
| YKK5603-12 | 450 | 495 | 62.7 | 93.4 | 0.74 | 0.7 | 6.0 | 1.8 | 6610 |
| YKK5604-12 | 500 | 495 | 69.4 | 93.7 | 0.74 | 0.7 | 6.0 | 1.8 | 6860 |
| YKK6301-2 | 2000 | 2975 | 228.5 | 95.7 | 0.88 | 0.6 | 7.0 | 1.8 | 8730 |
| YKK6302-2 | 2240 | 2975 | 255.7 | 95.8 | 0.88 | 0.6 | 7.0 | 1.8 | 8820 |
| YKK6303-2 | 2500 | 2975 | 285.1 | 95.9 | 0.88 | 0.6 | 7.0 | 1.8 | 9020 |
| YKK6301-4 | 1800 | 1485 | 206.1 | 95.5 | 0.88 | 0.6 | 6.5 | 1.8 | 10125 |
| YKK6302-4 | 2000 | 1485 | 228.8 | 95.6 | 0.88 | 0.6 | 6.5 | 1.8 | 11000 |
| YKK6303-4 | 2240 | 1485 | 255.9 | 95.7 | 0.88 | 0.6 | 6.5 | 1.8 | 11790 |
| YKK6301-6 | 1250 | 990 | 146.8 | 95.3 | 0.86 | 0.7 | 6.5 | 1.8 | 7860 |
| YKK6302-6 | 1400 | 990 | 164.2 | 95.4 | 0.86 | 0.7 | 6.5 | 1.8 | 10125 |
| YKK6303-6 | 1600 | 990 | 187.5 | 95.5 | 0.86 | 0.7 | 6.5 | 1.8 | 11025 |
| YKK6301-8 | 900 | 740 | 108.8 | 94.8 | 0.84 | 0.7 | 6.0 | 1.8 | 7440 |
| YKK6302-8 | 1000 | 740 | 120.7 | 94.9 | 0.84 | 0.7 | 6.0 | 1.8 | 7810 |
| YKK6303-8 | 1120 | 740 | 135.1 | 95.0 | 0.84 | 0.7 | 6.0 | 1.8 | 8170 |
| YKK6304-8 | 1250 | 740 | 150.6 | 95.1 | 0.84 | 0.7 | 6.0 | 1.8 | 8540 |
| YKK6301-10 | 800 | 595 | 102.2 | 94.2 | 0.80 | 0.7 | 6.0 | 1.8 | 8325 |
| YKK6302-10 | 900 | 595 | 114.8 | 94.3 | 0.80 | 0.7 | 6.0 | 1.8 | 8595 |
| YKK6303-10 | 1000 | 595 | 127.4 | 94.4 | 0.80 | 0.7 | 6.0 | 1.8 | 8865 |
| YKK6304-10 | 1120 | 595 | 142.4 | 94.6 | 0.80 | 0.7 | 6.0 | 1.8 | 9360 |
| YKK6301-12 | 560 | 495 | 75.6 | 93.8 | 0.76 | 0.7 | 6.0 | 1.8 | 7110 |
| YKK6302-12 | 630 | 495 | 84.9 | 93.9 | 0.76 | 0.7 | 6.0 | 1.8 | 9630 |
| YKK6303-12 | 710 | 495 | 95.6 | 94.0 | 0.76 | 0.7 | 6.0 | 1.8 | 9880 |
| YKK6304-12 | 800 | 495 | 107.5 | 94.2 | 0.76 | 0.7 | 6.0 | 1.8 | 10135 |
| YKK7101-2 | 2800 | 2975 | 315.4 | 96.0 | 0.89 | 0.6 | 7.0 | 1.8 | 14370 |
| YKK7102-2 | 3150 | 2975 | 354.4 | 96.1 | 0.89 | 0.6 | 7.0 | 1.8 | 14690 |
| YKK7103-2 | 3550 | 2975 | 399.0 | 96.2 | 0.89 | 0.6 | 7.0 | 1.8 | 15230 |
| YKK7104-2 | 4000 | 2975 | 449.1 | 96.3 | 0.89 | 0.6 | 7.0 | 1.8 | 15450 |
| YKK7101-4 | 2500 | 1485 | 291.1 | 96.1 | 0.86 | 0.5 | 7.0 | 1.8 | 14870 |
| YKK7102-4 | 2800 | 1485 | 325.7 | 96.2 | 0.86 | 0.5 | 7.0 | 1.8 | 15300 |
| YKK7103-4 | 3150 | 1485 | 361.8 | 96.3 | 0.87 | 0.5 | 7.0 | 1.8 | 15500 |
| YKK7104-4 | 3550 | 1485 | 407.7 | 96.3 | 0.87 | 0.5 | 7.0 | 1.8 | 15970 |
| YKK7101-6 | 1800 | 985 | 212.7 | 95.8 | 0.85 | 0.5 | 7.0 | 1.8 | 14880 |
| ● Технические параметры (6кВ) | |||||||||
| модель | Номинальная мощность (kW) |
Номинальная скорость (r/min) |
Номинальный ток (A) |
эффективность % |
Коэффициент мощности coSφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Ток срыва Номинальный ток |
Максимальный крутящий момент Номинальный крутящий момент |
Вес (kg) |
| YKK7102-6 | 2000 | 985 | 236.1 | 95.9 | 0.85 | 0.5 | 7.0 | 1.8 | 15230 |
| YKK7103-6 | 2240 | 985 | 264.2 | 96.0 | 0.85 | 0.5 | 7.0 | 1.8 | 15670 |
| YKK7104-6 | 2500 | 985 | 294.5 | 96.1 | 0.85 | 0.5 | 7.0 | 1.8 | 15880 |
| YKK7101-8 | 1400 | 740 | 168.5 | 95.2 | 0.84 | 0.6 | 7.0 | 1.8 | 14780 |
| YKK7102-8 | 1600 | 740 | 192.3 | 95.3 | 0.84 | 0.6 | 7.0 | 1.8 | 15300 |
| YKK7103-8 | 1800 | 740 | 216.1 | 95.4 | 0.84 | 0.6 | 7.0 | 1.8 | 15570 |
| YKK7101-10 | 1250 | 595 | 152.9 | 94.8 | 0.83 | 0.6 | 6.5 | 1.8 | 15350 |
| YKK7102-10 | 1400 | 595 | 171.0 | 94.9 | 0.83 | 0.6 | 6.5 | 1.8 | 15780 |
| YKK7103-10 | 1600 | 595 | 195.3 | 95.0 | 0.83 | 0.6 | 6.5 | 1.8 | 15890 |
| YKK7101-12 | 900 | 495 | 116.1 | 94.4 | 0.79 | 0.6 | 6.5 | 1.8 | 15420 |
| YKK7102-12 | 1000 | 495 | 129.0 | 94.4 | 0.79 | 0.6 | 6.5 | 1.8 | 15750 |
| YKK7103-12 | 1120 | 495 | 144.4 | 94.5 | 0.79 | 0.6 | 6.5 | 1.8 | 15980 |
| YKK7101-16 | 500 | 365 | 71.0 | 92.8 | 0.73 | 0.6 | 6.5 | 1.8 | 15350 |
| YKK7102-16 | 560 | 365 | 79.5 | 92.9 | 0.73 | 0.6 | 6.5 | 1.8 | 15600 |
| YKK7103-16 | 630 | 365 | 89.3 | 93.0 | 0.73 | 0.6 | 6.5 | 1.8 | 15800 |
| YKK7103-16 | 710 | 365 | 100.4 | 93.2 | 0.73 | 0.6 | 6.5 | 1.8 | 16000 |
| YKK8001-2 | 4500 | 2975 | 504.7 | 96.4 | 0.89 | 0.6 | 7.0 | 1.8 | 16450 |
| YKK8002-2 | 5000 | 2975 | 560.2 | 96.5 | 0.89 | 0.6 | 7.0 | 1.8 | 16700 |
| YKK8003-2 | 5600 | 2975 | 626.8 | 96.6 | 0.89 | 0.6 | 7.0 | 1.8 | 17000 |
| YKK8001-4 | 4000 | 1485 | 458.9 | 96.4 | 0.87 | 0.5 | 7.0 | 1.8 | 17250 |
| YKK8002-4 | 4500 | 1485 | 516.3 | 96.4 | 0.87 | 0.5 | 7.0 | 1.8 | 17500 |
| YKK8003-4 | 5000 | 1485 | 573.1 | 96.5 | 0.87 | 0.5 | 7.0 | 1.8 | 17700 |
| YKK8001-6 | 2800 | 990 | 326.0 | 96.1 | 0.86 | 0.5 | 7.0 | 1.8 | 16500 |
| YKK8002-6 | 3150 | 990 | 366.4 | 96.2 | 0.86 | 0.5 | 7.0 | 1.8 | 16800 |
| YKK8003-6 | 3550 | 990 | 412.9 | 96.2 | 0.86 | 0.5 | 7.0 | 1.8 | 17000 |
| YKK8004-6 | 4000 | 990 | 464.8 | 96.3 | 0.86 | 0.5 | 7.0 | 1.8 | 17200 |
| YKK8001-8 | 2000 | 740 | 237.1 | 95.5 | 0.85 | 0.6 | 7.0 | 1.8 | 17050 |
| YKK8002-8 | 2240 | 740 | 265.3 | 95.6 | 0.85 | 0.6 | 7.0 | 1.8 | 17300 |
| YKK8003-8 | 2500 | 740 | 295.7 | 95.7 | 0.85 | 0.6 | 7.0 | 1.8 | 17500 |
| YKK8004-8 | 2800 | 740 | 330.9 | 95.8 | 0.85 | 0.6 | 7.0 | 1.8 | 17800 |
| YKK8001-10 | 1800 | 595 | 219.4 | 95.1 | 0.83 | 0.6 | 6.5 | 1.8 | 16800 |
| YKK8002-10 | 2000 | 595 | 243.6 | 95.2 | 0.83 | 0.6 | 6.5 | 1.8 | 17200 |
| YKK8003-10 | 2240 | 595 | 272.5 | 95.3 | 0.83 | 0.6 | 6.5 | 1.8 | 17500 |
| YKK8001-12 | 1250 | 495 | 161.1 | 94.5 | 0.79 | 0.6 | 6.5 | 1.8 | 17210 |
| YKK8002-12 | 1400 | 495 | 180.3 | 94.6 | 0.79 | 0.6 | 6.5 | 1.8 | 17500 |
| YKK8003-12 | 1600 | 495 | 206.0 | 94.6 | 0.79 | 0.6 | 6.5 | 1.8 | 17800 |
| YKK8004-12 | 1800 | 495 | 231.8 | 94.6 | 0.79 | 0.6 | 6.5 | 1.8 | 18000 |
| YKK8001-16 | 800 | 365 | 113.0 | 93.3 | 0.73 | 0.6 | 6.5 | 1.8 | 17250 |
| YKK8002-16 | 900 | 365 | 127.2 | 93.3 | 0.73 | 0.6 | 6.5 | 1.8 | 17620 |
| YKK8003-16 | 1000 | 365 | 141.3 | 93.3 | 0.73 | 0.6 | 6.5 | 1.8 | 17800 |
| YKK8004-16 | 1120 | 365 | 158.1 | 93.4 | 0.73 | 0.6 | 6.5 | 1.8 | 17950 |
Габариты установки (6кВ)
| Рамка Размер |
Поляки | Монтажные размеры (мм) | Габаритные размеры (мм) | |||||||||||||||||
| A | B | C | D | E | F | G | H | K | AA | AC | AB | BA | BB | BD | HD | HB | L | |||
| 450 | 2 | 800 | 1120 | 400 | 90 | +0.035 +0.013 |
170 | 25 | 81 | 450 | 35 | 210 | 1210 | 980 | 680 | 1640 | 230 | 1900 | 149 | 2600 |
| 450 | 4 | 800 | 1120 | 355 | 110 | 210 | 28 | 100 | 450 | 35 | 210 | 1210 | 980 | 680 | 1640 | 230 | 1900 | 149 | 2600 | |
| 450 | 6 | 800 | 1120 | 355 | 110 | 210 | 28 | 100 | 450 | 35 | 210 | 1210 | 980 | 680 | 1640 | 230 | 1900 | 149 | 2600 | |
| 500 | 2 | 900 | 1250 | 560 | 100 | 210 | 28 | 90 | 500 | 42 | 210 | 1334 | 1120 | 720 | 1750 | 305 | 2200 | 309 | 2900 | |
| 500 | 4 | 900 | 1250 | 475 | 120 | 210 | 32 | 109 | 500 | 42 | 210 | 1334 | 1120 | 720 | 1750 | 305 | 2200 | 309 | 2900 | |
| 500 | 6-10 | 900 | 1250 | 475 | 130 | +0.040 +0.015 |
250 | 32 | 119 | 500 | 42 | 210 | 1334 | 1120 | 720 | 1750 | 305 | 2200 | 309 | 2900 |
| 560 | 2 | 1000 | 1400 | 560 | 130 | 250 | 32 | 119 | 560 | 42 | 210 | 1440 | 1220 | 710 | 1880 | 340 | 2400 | 387 | 3200 | |
| 560 | 4 | 1000 | 1400 | 500 | 150 | 250 | 36 | 138 | 560 | 42 | 210 | 1440 | 1220 | 710 | 1880 | 340 | 2400 | 387 | 3200 | |
| 560 | 6-12 | 1000 | 1400 | 500 | 160 | 300 | 40 | 147 | 560 | 42 | 210 | 1440 | 1220 | 710 | 1880 | 340 | 2400 | 387 | 3200 | |
| 630 | 2 | 1120 | 1600 | 500 | 140 | 250 | 36 | 128 | 630 | 48 | 210 | 1620 | 1360 | 715 | 2020 | 300 | 2700 | 507 | 3500 | |
| 630 | 4 | 1120 | 1600 | 530 | 170 | 300 | 40 | 157 | 630 | 48 | 210 | 1620 | 1360 | 715 | 2020 | 300 | 2700 | 507 | 3500 | |
| 630 | 6-12 | 1120 | 1600 | 530 | 180 | 300 | 45 | 165 | 630 | 48 | 210 | 1620 | 1360 | 715 | 2020 | 300 | 2700 | 507 | 3500 | |
| 710 | 2 | 1400 | 1800 | 530 | 160 | 300 | 40 | 147 | 710 | 56 | 240 | 1860 | 1600 | 935 | 2270 | 235 | 2700 | 507 | 3500 | |
| 710 | 4-16 | 1400 | 1800 | 530 | 200 | +0.046 +0.017 |
350 | 45 | 185 | 710 | 56 | 240 | 1860 | 1600 | 935 | 2270 | 235 | 2300 | 507 | 3550 |
| 800 | 2 | 1600 | 2000 | 530 | 180 | +0.040 +0.015 |
300 | 45 | 165 | 800 | 56 | 250 | 2110 | 1850 | 935 | 2520 | 260 | 2900 | 605 | 3850 |
| 800 | 4-16 | 1600 | 2000 | 530 | 220 | +0.046 +0.017 |
350 | 50 | 203 | 800 | 56 | 250 | 2110 | 1850 | 935 | 2520 | 260 | 2900 | 605 | 3900 |
Примечание: в двигателях YKK560-2, YKK630-2, YKK710-2 и YKK800 используются подшипники качения.
| ● Технические параметры (6кВ) | |||||||||
| модель |
Номинальная мощность (kW) |
Номинальная скорость (r/min) |
Номинальный ток (A) |
эффективность % |
Коэффициент мощности coSφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Ток срыва Номинальный ток |
Максимальный крутящий момент Номинальный крутящий момент |
Вес (kg) |
| YKK4501-2 | 220 | 2975 | 15.7 | 92.7 | 0.87 | 0.6 | 7.0 | 1.8 | 2790 |
| YKK4502-2 | 250 | 2975 | 17.9 | 92.8 | 0.87 | 0.6 | 7.0 | 1.8 | 2970 |
| YKK4503-2 | 280 | 2975 | 20.0 | 92.9 | 0.87 | 0.6 | 7.0 | 1.8 | 3150 |
| YKK4504-2 | 315 | 2975 | 22.4 | 93.2 | 0.87 | 0.6 | 7.0 | 1.8 | 3420 |
| YKK4505-2 | 355 | 2975 | 25.2 | 93.5 | 0.87 | 0.6 | 7.0 | 1.8 | 3465 |
| YKK4506-2 | 400 | 2975 | 28.3 | 93.8 | 0.87 | 0.6 | 7.0 | 1.8 | 3555 |
| YKK4507-2 | 450 | 2975 | 31.8 | 94.0 | 0.87 | 0.6 | 7.0 | 1.8 | 3645 |
| YKK4508-2 | 500 | 2975 | 35.3 | 94.1 | 0.87 | 0.6 | 7.0 | 1.8 | 3870 |
| YKK4501-4 | 220 | 1485 | 16.0 | 92.5 | 0.86 | 0.7 | 7.0 | 1.8 | 3185 |
| YKK4502-4 | 250 | 1485 | 18.1 | 92.6 | 0.86 | 0.7 | 7.0 | 1.8 | 3395 |
| YKK4503-4 | 280 | 1485 | 20.3 | 92.7 | 0.86 | 0.7 | 7.0 | 1.8 | 3485 |
| YKK4504-4 | 315 | 1485 | 22.8 | 92.9 | 0.86 | 0.7 | 7.0 | 1.8 | 3510 |
| YKK4505-4 | 355 | 1485 | 25.6 | 93.1 | 0.86 | 0.7 | 7.0 | 1.8 | 3790 |
| YKK4506-4 | 400 | 1485 | 28.8 | 93.3 | 0.86 | 0.7 | 7.0 | 1.8 | 3980 |
| YKK4507-4 | 450 | 1485 | 32.2 | 93.7 | 0.86 | 0.7 | 7.0 | 1.8 | 4050 |
| YKK4508-4 | 500 | 1485 | 35.8 | 93.8 | 0.86 | 0.7 | 7.0 | 1.8 | 4430 |
| YKK4504-6 | 220 | 990 | 16.8 | 92.1 | 0.82 | 0.7 | 7.0 | 1.8 | 3690 |
| YKK4505-6 | 250 | 990 | 19.1 | 92.2 | 0.82 | 0.7 | 6.0 | 1.8 | 3800 |
| YKK4506-6 | 280 | 990 | 21.3 | 92.4 | 0.82 | 0.7 | 6.0 | 1.8 | 4000 |
| YKK4507-6 | 315 | 990 | 24.0 | 92.6 | 0.82 | 0.7 | 6.0 | 1.8 | 4115 |
| YKK4508-6 | 355 | 990 | 26.6 | 92.9 | 0.83 | 0.7 | 6.0 | 1.8 | 4140 |
| YKK5004-2 | 560 | 2975 | 39.4 | 94.3 | 0.87 | 0.6 | 6.0 | 1.8 | 5195 |
| YKK5005-2 | 630 | 2975 | 44.3 | 94.4 | 0.87 | 0.6 | 7.0 | 1.8 | 5320 |
| YKK5006-2 | 710 | 2975 | 49.3 | 94.5 | 0.88 | 0.6 | 7.0 | 1.8 | 5445 |
| YKK5007-2 | 800 | 2975 | 55.5 | 94.6 | 0.88 | 0.6 | 7.0 | 1.8 | 5670 |
| YKK5008-2 | 900 | 2975 | 62.4 | 94.7 | 0.88 | 0.6 | 7.0 | 1.8 | 5805 |
| YKK5004-4 | 560 | 1485 | 40.0 | 94.0 | 0.86 | 0.7 | 7.0 | 1.8 | 5105 |
| YKK5005-4 | 630 | 1485 | 44.9 | 94.2 | 0.86 | 0.7 | 7.0 | 1.8 | 5275 |
| YKK5006-4 | 710 | 1485 | 49.7 | 94.8 | 0.87 | 0.7 | 7.0 | 1.8 | 5435 |
| YKK5007-4 | 800 | 1485 | 55.9 | 94.9 | 0.87 | 0.7 | 7.0 | 1.8 | 5645 |
| YKK5008-4 | 900 | 1485 | 62.2 | 95.0 | 0.88 | 0.7 | 7.0 | 1.8 | 5965 |
| YKK5004-6 | 400 | 990 | 29.9 | 93.1 | 0.83 | 0.7 | 6.0 | 1.8 | 4905 |
| YKK5005-6 | 450 | 990 | 33.6 | 93.3 | 0.83 | 0.7 | 6.0 | 1.8 | 5140 |
| YKK5006-6 | 500 | 990 | 37.1 | 93.7 | 0.83 | 0.7 | 6.0 | 1.8 | 5300 |
| YKK5007-6 | 560 | 990 | 41.0 | 93.9 | 0.84 | 0.7 | 6.0 | 1.8 | 5510 |
| YKK5008-6 | 630 | 990 | 46.0 | 94.2 | 0.84 | 0.7 | 6.0 | 1.8 | 6010 |
| YKK5002-8 | 220 | 740 | 18.1 | 92.1 | 0.76 | 0.7 | 6.0 | 1.8 | 4725 |
| YKK5003-8 | 250 | 740 | 20.6 | 92.2 | 0.76 | 0.7 | 6.0 | 1.8 | 4895 |
| YKK5004-8 | 280 | 740 | 23.0 | 92.4 | 0.76 | 0.7 | 6.0 | 1.8 | 5105 |
| YKK5005-8 | 315 | 740 | 25.5 | 92.6 | 0.77 | 0.7 | 6.0 | 1.8 | 5140 |
| YKK5006-8 | 355 | 740 | 28.7 | 92.9 | 0.77 | 0.7 | 6.0 | 1.8 | 5195 |
| YKK5007-8 | 400 | 740 | 31.8 | 93.0 | 0.78 | 0.7 | 6.0 | 1.8 | 5245 |
| YKK5008-8 | 450 | 740 | 35.7 | 93.2 | 0.78 | 0.7 | 6.0 | 1.8 | 5735 |
| YKK5005-10 | 220 | 595 | 19.0 | 91.8 | 0.73 | 0.7 | 5.5 | 1.8 | 5195 |
| YKK5006-10 | 250 | 595 | 21.5 | 92.0 | 0.73 | 0.7 | 5.5 | 1.8 | 5345 |
| YKK5007-10 | 280 | 595 | 23.7 | 92.2 | 0.74 | 0.7 | 5.5 | 1.8 | 5515 |
| ● Технические параметры (6кВ) | |||||||||
| модель | Номинальная мощность (kW) |
Номинальная скорость (r/min) |
Номинальный ток (A) |
эффективность % |
Коэффициент мощности coSφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Ток срыва Номинальный ток |
Максимальный крутящий момент Номинальный крутящий момент |
Вес (kg) |
| YKK5008-10 | 315 | 595 | 26.6 | 92.4 | 0.74 | 0.7 | 5.5 | 1.8 | 5580 |
| YKK5601-2 | 1000 | 2975 | 69.2 | 94.8 | 0.88 | 0.6 | 7.0 | 1.8 | 6300 |
| YKK5602-2 | 1120 | 2975 | 77.4 | 95.0 | 0.88 | 0.6 | 7.0 | 1.8 | 6480 |
| YKK5603-2 | 1250 | 2975 | 85.2 | 95.2 | 0.89 | 0.6 | 7.0 | 1.8 | 6660 |
| YKK5601-4 | 1000 | 1485 | 69.0 | 95.1 | 0.88 | 0.7 | 7.0 | 1.8 | 6210 |
| YKK5602-4 | 1120 | 1485 | 77.2 | 95.2 | 0.88 | 0.7 | 7.0 | 1.8 | 6390 |
| YKK5603-4 | 1250 | 1485 | 85.1 | 95.3 | 0.89 | 0.7 | 7.0 | 1.8 | 6570 |
| YKK5601-6 | 710 | 990 | 51.7 | 94.4 | 0.84 | 0.7 | 6.5 | 1.8 | 6255 |
| YKK5602-6 | 800 | 990 | 58.2 | 94.5 | 0.84 | 0.7 | 6.5 | 1.8 | 6570 |
| YKK5603-6 | 900 | 990 | 64.6 | 94.7 | 0.85 | 0.7 | 6.5 | 1.8 | 6660 |
| YKK5604-6 | 1000 | 990 | 71.6 | 94.9 | 0.85 | 0.7 | 6.5 | 1.8 | 6930 |
| YKK5601-8 | 500 | 740 | 39.0 | 93.6 | 0.79 | 0.7 | 6.0 | 1.8 | 6480 |
| YKK5602-8 | 560 | 740 | 43.7 | 93.7 | 0.79 | 0.7 | 6.0 | 1.8 | 6570 |
| YKK5603-8 | 630 | 740 | 47.1 | 94.2 | 0.82 | 0.7 | 6.0 | 1.8 | 6660 |
| YKK5604-8 | 710 | 740 | 53.0 | 94.4 | 0.82 | 0.7 | 6.0 | 1.8 | 6750 |
| YKK5601-10 | 355 | 595 | 29.5 | 92.6 | 0.75 | 0.7 | 6.0 | 1.8 | 6030 |
| YKK5602-10 | 400 | 595 | 33.2 | 92.8 | 0.75 | 0.7 | 6.0 | 1.8 | 6210 |
| YKK5603-10 | 450 | 595 | 36.3 | 93.0 | 0.77 | 0.7 | 6.0 | 1.8 | 6390 |
| YKK5604-10 | 500 | 595 | 40.2 | 93.2 | 0.77 | 0.7 | 6.0 | 1.8 | 6570 |
| YKK5605-10 | 560 | 595 | 44.4 | 93.3 | 0.78 | 0.7 | 6.0 | 1.8 | 6750 |
| YKK5601-12 | 220 | 495 | 19.8 | 91.6 | 0.70 | 0.7 | 6.0 | 1.8 | 5940 |
| YKK5602-12 | 250 | 495 | 22.5 | 91.7 | 0.70 | 0.7 | 6.0 | 1.8 | 6030 |
| YKK5603-12 | 280 | 495 | 24.4 | 91.9 | 0.72 | 0.7 | 6.0 | 1.8 | 6210 |
| YKK5604-12 | 315 | 495 | 27.4 | 92.1 | 0.72 | 0.7 | 6.0 | 1.8 | 6390 |
| YKK5605-12 | 355 | 495 | 30.8 | 92.3 | 0.72 | 0.7 | 6.0 | 1.8 | 6570 |
| YKK5606-12 | 400 | 495 | 34.7 | 92.5 | 0.72 | 0.7 | 6.0 | 1.8 | 6750 |
| YKK6301-2 | 1400 | 2975 | 95.3 | 95.3 | 0.89 | 0.6 | 7.0 | 1.8 | 8280 |
| YKK6302-2 | 1600 | 2975 | 108.8 | 95.4 | 0.89 | 0.6 | 7.0 | 1.8 | 8550 |
| YKK6303-2 | 1800 | 2975 | 122.3 | 95.5 | 0.89 | 0.6 | 7.0 | 1.8 | 9000 |
| YKK6301-4 | 1400 | 1485 | 95.1 | 95.5 | 0.89 | 0.6 | 7.0 | 1.8 | 9450 |
| YKK6302-4 | 1600 | 1485 | 108.6 | 95.6 | 0.89 | 0.6 | 7.0 | 1.8 | 9900 |
| YKK6303-4 | 1800 | 1485 | 122.0 | 95.7 | 0.89 | 0.6 | 7.0 | 1.8 | 10980 |
| YKK6301-6 | 1120 | 990 | 80.0 | 95.1 | 0.85 | 0.6 | 6.5 | 1.8 | 8460 |
| YKK6302-6 | 1250 | 990 | 88.2 | 95.2 | 0.86 | 0.6 | 6.5 | 1.8 | 9360 |
| YKK6303-6 | 1400 | 990 | 98.4 | 95.5 | 0.86 | 0.6 | 6.5 | 1.8 | 10350 |
| YKK6301-8 | 800 | 740 | 59.6 | 94.5 | 0.82 | 0.7 | 6.0 | 1.8 | 8370 |
| YKK6302-8 | 900 | 740 | 67.0 | 94.6 | 0.82 | 0.7 | 6.0 | 1.8 | 8820 |
| YKK6303-8 | 1000 | 740 | 73.4 | 94.8 | 0.83 | 0.7 | 6.0 | 1.8 | 9000 |
| YKK6301-10 | 630 | 595 | 49.9 | 93.5 | 0.78 | 0.7 | 6.0 | 1.8 | 8460 |
| YKK6302-10 | 710 | 595 | 54.7 | 93.7 | 0.80 | 0.7 | 6.0 | 1.8 | 8685 |
| YKK6303-10 | 800 | 595 | 61.4 | 94.1 | 0.80 | 0.7 | 6.0 | 1.8 | 8865 |
| YKK6304-10 | 900 | 595 | 68.9 | 94.3 | 0.80 | 0.7 | 6.0 | 1.8 | 9450 |
| YKK6301-12 | 450 | 495 | 38.4 | 92.7 | 0.73 | 0.7 | 6.0 | 1.8 | 8460 |
| YKK6302-12 | 500 | 495 | 42.5 | 93.0 | 0.73 | 0.7 | 6.0 | 1.8 | 8685 |
| YKK6303-12 | 560 | 495 | 47.5 | 93.3 | 0.73 | 0.7 | 6.0 | 1.8 | 8865 |
| YKK6304-12 | 630 | 495 | 53.3 | 93.5 | 0.73 | 0.7 | 6.0 | 1.8 | 9450 |
| ● Технические параметры (6кВ) | |||||||||
| модель |
Номинальная мощность (kW) |
Номинальная скорость (r/min) |
Номинальный ток (A) |
эффективность % |
Коэффициент мощности coSφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Ток срыва Номинальный ток |
Максимальный крутящий момент Номинальный крутящий момент |
Вес (kg) |
| YKK7101-2 | 2000 | 2975 | 135.6 | 95.7 | 0.89 | 0.6 | 7.0 | 1.8 | 11850 |
| YKK7102-2 | 2240 | 2975 | 151.7 | 95.8 | 0.89 | 0.6 | 7.0 | 1.8 | 12350 |
| YKK7103-2 | 2500 | 2975 | 169.1 | 95.9 | 0.89 | 0.6 | 7.0 | 1.8 | 12600 |
| YKK7101-4 | 2000 | 1485 | 140.6 | 95.5 | 0.86 | 0.5 | 6.5 | 1.8 | 12850 |
| YKK7102-4 | 2240 | 1485 | 157.3 | 95.6 | 0.86 | 0.5 | 6.5 | 1.8 | 13100 |
| YKK7103-4 | 2500 | 1485 | 175.4 | 95.7 | 0.86 | 0.5 | 6.5 | 1.8 | 13640 |
| YKK7101-6 | 1600 | 990 | 119.2 | 94.5 | 0.82 | 0.6 | 6.5 | 1.8 | 13900 |
| YKK7102-6 | 1800 | 990 | 134.0 | 94.6 | 0.82 | 0.6 | 6.5 | 1.8 | 14250 |
| YKK7103-6 | 2000 | 990 | 148.7 | 94.7 | 0.82 | 0.6 | 6.5 | 1.8 | 15010 |
| YKK7101-8 | 1120 | 742 | 86.1 | 93.9 | 0.8 | 0.6 | 6.5 | 1.8 | 14370 |
| YKK7102-8 | 1250 | 742 | 96.0 | 94 | 0.8 | 0.6 | 6.5 | 1.8 | 15250 |
| YKK7103-8 | 1400 | 742 | 107.4 | 94.1 | 0.8 | 0.6 | 6.5 | 1.8 | 15560 |
| YKK7104-8 | 1600 | 742 | 122.6 | 94.2 | 0.8 | 0.6 | 6.5 | 1.8 | 15700 |
| YKK7101-10 | 1000 | 592 | 79.1 | 93.6 | 0.78 | 0.6 | 6.0 | 1.8 | 14780 |
| YKK7102-10 | 1120 | 592 | 88.5 | 93.7 | 0.78 | 0.6 | 6.0 | 1.8 | 15320 |
| YKK7103-10 | 1250 | 592 | 98.6 | 93.8 | 0.78 | 0.6 | 6.0 | 1.8 | 15650 |
| YKK7101-12 | 710 | 492 | 60.4 | 93 | 0.73 | 0.6 | 6.0 | 1.8 | 14740 |
| YKK7102-12 | 800 | 492 | 68.0 | 93.1 | 0.73 | 0.6 | 6.0 | 1.8 | 15150 |
| YKK7103-12 | 900 | 492 | 76.4 | 93.2 | 0.73 | 0.6 | 6.0 | 1.8 | 15580 |
| YKK7101-16 | 355 | 370 | 30.4 | 92.5 | 0.73 | 0.6 | 6.0 | 1.8 | 14930 |
| YKK7102-16 | 400 | 370 | 34.2 | 92.6 | 0.73 | 0.6 | 6.0 | 1.8 | 14250 |
| YKK7103-16 | 450 | 370 | 38.4 | 92.7 | 0.73 | 0.6 | 6.0 | 1.8 | 14840 |
| YKK7104-16 | 500 | 370 | 42.6 | 92.8 | 0.73 | 0.6 | 6.0 | 1.8 | 15100 |
| YKK8001-2 | 2800 | 2975 | 189.2 | 96 | 0.89 | 0.6 | 7 | 1.8 | 16450 |
| YKK8002-2 | 3150 | 2975 | 212.6 | 96.1 | 0.89 | 0.6 | 7 | 1.8 | 16700 |
| YKK8003-2 | 3550 | 2975 | 239.4 | 96.2 | 0.89 | 0.6 | 7 | 1.8 | 17000 |
| YKK8004-2 | 4000 | 2975 | 269.5 | 96.3 | 0.89 | 0.6 | 7 | 1.8 | 17250 |
| YKK8001-4 | 2800 | 1485 | 196.2 | 95.8 | 0.86 | 0.5 | 6.5 | 1.8 | 17500 |
| YKK8002-4 | 3150 | 1485 | 220.5 | 95.9 | 0.86 | 0.5 | 6.5 | 1.8 | 17700 |
| YKK8003-4 | 3550 | 1485 | 248.3 | 96 | 0.86 | 0.5 | 6.5 | 1.8 | 17900 |
| YKK8004-4 | 4000 | 1485 | 276.2 | 96.1 | 0.87 | 0.5 | 6.5 | 1.8 | 16800 |
| YKK8001-6 | 2240 | 990 | 161.2 | 95.5 | 0.84 | 0.5 | 6.5 | 1.8 | 17000 |
| YKK8002-6 | 2500 | 990 | 179.7 | 95.6 | 0.84 | 0.5 | 6.5 | 1.8 | 17200 |
| YKK8003-6 | 2800 | 990 | 201.1 | 95.7 | 0.84 | 0.5 | 6.5 | 1.8 | 17550 |
| YKK8001-8 | 1800 | 742 | 133.4 | 95 | 0.82 | 0.6 | 6.5 | 1.8 | 17300 |
| YKK8002-8 | 2000 | 742 | 148.1 | 95.1 | 0.82 | 0.6 | 6.5 | 1.8 | 17500 |
| YKK8003-8 | 2240 | 742 | 165.7 | 95.2 | 0.82 | 0.6 | 6.5 | 1.8 | 17800 |
| YKK8001-10 | 1400 | 592 | 104.6 | 94.2 | 0.82 | 0.6 | 6.0 | 1.8 | 16800 |
| YKK8002-10 | 1600 | 592 | 119.5 | 94.3 | 0.82 | 0.6 | 6.0 | 1.8 | 17200 |
| YKK8003-10 | 1800 | 592 | 134.3 | 94.4 | 0.82 | 0.6 | 6.0 | 1.8 | 17500 |
| YKK8001-12 | 1000 | 492 | 77.1 | 93.6 | 0.8 | 0.6 | 6.0 | 1.8 | 17210 |
| YKK8002-12 | 1120 | 492 | 86.3 | 93.7 | 0.8 | 0.6 | 6.0 | 1.8 | 17500 |
| YKK8003-12 | 1250 | 492 | 96.2 | 93.8 | 0.8 | 0.6 | 6.0 | 1.8 | 17800 |
| YKK8001-16 | 560 | 370 | 47.0 | 92.9 | 0.74 | 0.6 | 6.0 | 1.8 | 17120 |
| YKK8002-16 | 630 | 370 | 52.9 | 93 | 0.74 | 0.6 | 6.0 | 1.8 | 17250 |
| YKK8003-16 | 710 | 370 | 59.5 | 93.1 | 0.74 | 0.6 | 6.0 | 1.8 | 17620 |
| YKK8004-16 | 800 | 370 | 67.0 | 93.2 | 0.74 | 0.6 | 6.0 | 1.8 | 17800 |
связаться с нами
Сопутствующие популярные продукты
Эффективный асинхронный трехфазный электродвигатель серии A4 (YVP) с защитой IP23
Высокоэффективные трехфазные асинхронные двигатели серии Y (YVP) IP23 Высокоэффективные трехфазны...
Эффективный асинхронный трехфазный электродвигатель серии YE2 (YX3)
Обзор Трехфазные асинхронные двигатели серии YE2 соответствуют трехуровневым стандартам эффективн...
Эффективный асинхронный трехфазный электродвигатель серии YE3
Обзор Трехфазные асинхронные двигатели серии YE3 соответствуют вторичному стандарту эффективности...
Высоковольтный асинхронный трехфазный электродвигатель серии YVP
Обзор Серия Y2 6 кВ (базовый номер 355-560), серия Y2 10 кВ (базовый номер 450-560) - компактные ...
Асинхронный трехфазный электродвигатель серии YVF2 (IP54) для частотно-регулируемого привода
Обзор: С развитием технологий силовой электроники также стремительно развиваются системы регулиро...
Высоковольтный переменно-частотный асинхронный трехфазный электродвигатель серии YVPKK
Обзор Серия YVPKK 6 кВ (базовый номер 355-800), серия YVPKK 10 кВ (базовый номер 450-800) высоков...
Система асинхронного электродвигателя с переключаемым магнитным сопротивлением (SRM)
Обзор Импульсная магниторезистивная система регулирования скорости двигателя - это новейшее покол...
Высоковольтный асинхронный трехфазный электродвигатель серии YR
Обзор Двигатели серии YR 6 кВ (базовый номер 355-630), серии YR 10 кВ (базовый номер 450-630) исп...
Асинхронный трехфазный электродвигатель ДАЗО4 400~500 380V с защитой IP44 и IP54
Обзор YKK400-500 380V IP44 представляет собой трехфазный асинхронный двигатель с замкнутым роторо...
Высоковольтный (переменно-частотный) асинхронный трехфазный электродвигатель серии Y2 (YVF2)
Обзор Серия Y2 6 кВ (базовый номер 355-560), серия Y2 10 кВ (базовый номер 450-560) компактный вы...
Высоковольтный асинхронный трехфазный электродвигатель серии YRKK
Обзор Двигатели серии YRKK 6 кВ (базовый номер 355-630), серии YRKK 10 кВ (базовый номер 450-630)...
Асинхронный трехфазный электродвигатель серии A4 (IP23) с прямоугольным корпусом
Серия Y (IP23) трехфазный асинхронный двигатель квадратного корпуса Высота центра: H400~500 мм Но...
Высоковольтный асинхронный трехфазный электродвигатель серии YKS
Обзор Высоковольтные трехфазные асинхронные двигатели серии YKS 6 кВ (базовый номер 355-800), сер...
Высоковольтный асинхронный трехфазный электродвигатель серии A4
Обзор Трехфазный асинхронный двигатель среднего напряжения 6 кВ серии Y (IP23) (высота по центру ...
