Высоковольтный (переменно-частотный) асинхронный трехфазный электродвигатель серии Y2 (YVF2)
Обзор Серия Y2 6 кВ (базовый номер 355-560), серия Y2 10 кВ (базовый номер 450-560) компактный высоковольтный трехфазный асинхронный двигатель, степень защиты IP54 или IP55, способ охлаждения IC411, то есть с внутренней циркуляционной вентиляцией, тип охлаждения с самовентилятором, основание &...
Описание
маркер
Обзор
Серия Y2 6 кВ (базовый номер 355-560), серия Y2 10 кВ (базовый номер 450-560) компактный высоковольтный трехфазный асинхронный двигатель, степень защиты IP54 или IP55, способ охлаждения IC411, то есть с внутренней циркуляционной вентиляцией, тип охлаждения с самовентилятором, основание - чугун основание.С точки зрения конструкции, установочный размер серии YVP2 такой же, как и у серии Y2, так что пользователи могут выбирать между ними.
Двигатель оснащен уникальной системой охлаждения с использованием отдельного осевого вентилятора, а метод охлаждения - IC416, который обеспечивает низкую частоту вращения двигателя.
Повышение температуры при постоянном крутящем моменте не превышает допустимого значения при длительной эксплуатации.
Условия использования
■ Максимальная температура окружающего воздуха зависит от времени года, но не превышает 40℃
■ Высота над уровнем моря не превышает 1000 метров
■ Минимальная температура окружающего воздуха составляет -15℃ для двигателей с подшипниками качения и 0℃ для двигателей с подшипниками скольжения.
■ Средняя максимальная относительная влажность воздуха в самый дождливый месяц составляет 90%, а средняя минимальная температура в этот месяц не превышает 25℃.
■ Допустимый диапазон изменения номинального напряжения во время работы двигателя составляет ±5%, а диапазон изменения номинальной частоты - ±1%.

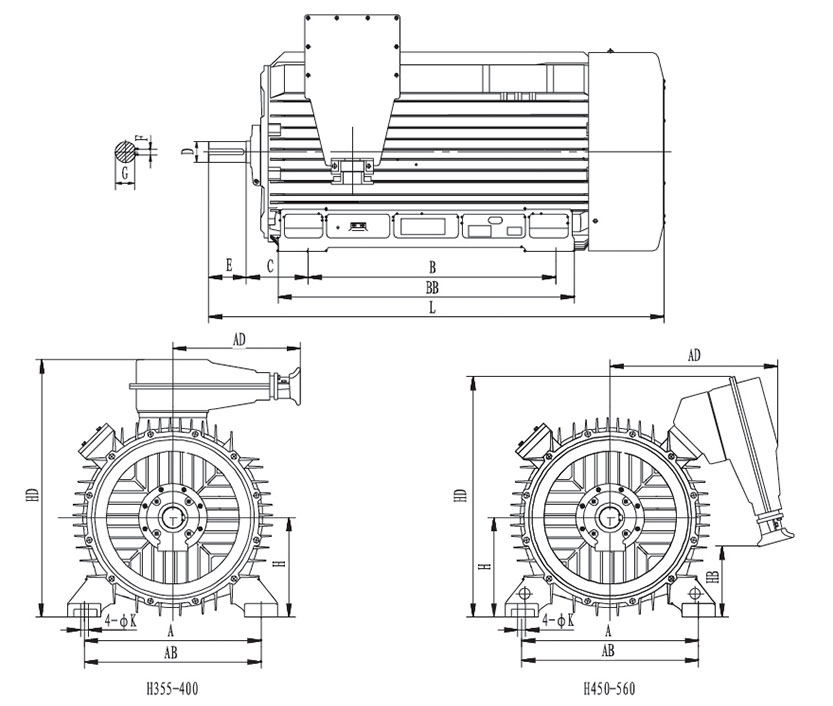

Габариты установки (6кВ)
| Рамка Размер |
Поляки | Монтажные размеры (мм) | Габаритные размеры (мм) | ||||||||||||||
| A | B | C | D | E | F | G | H | K | AB | AD | BB | HB | HD | L | |||
| 355 | 2 | 630 | 900 | 254 | 75 | +0.035 +0.013 |
140 | 20 | 67.5 | 355 | 28 | 790 | 860 | 1110 | 210 | 1250 | 2000 |
| 355 | 4、6 | 630 | 900 | 254 | 100 | 210 | 28 | 90 | 355 | 28 | 790 | 860 | 1110 | 210 | 1250 | 2000 | |
| 400 | 2 | 710 | 1000 | 280 | 85 | 170 | 22 | 76 | 400 | 35 | 870 | 860 | 1200 | 290 | 1340 | 2200 | |
| 400 | 4-8 | 710 | 1000 | 280 | 110 | 210 | 28 | 100 | 400 | 35 | 870 | 860 | 1200 | 290 | 1340 | 2200 | |
| 450 | 2 | 800 | 1120 | 280 | 95 | 170 | 25 | 86 | 450 | 35 | 950 | 930 | 1340 | 390 | 1340 | 2310 | |
| 450 | 4 | 800 | 1120 | 280 | 120 | 210 | 32 | 109 | 450 | 35 | 950 | 930 | 1340 | 390 | 1340 | 2310 | |
| 450 | 6、8 | 800 | 1120 | 280 | 130 | +0.040 +0.015 |
250 | 32 | 119 | 450 | 35 | 950 | 930 | 1340 | 390 | 1340 | 2310 |
| 500 | 2 | 900 | 1250 | 315 | 110 | +0.035 +0.013 |
210 | 28 | 100 | 500 | 42 | 1080 | 970 | 1490 | 470 | 1420 | 2610 |
| 500 | 4 | 900 | 1250 | 315 | 130 | +0.040 +0.015 |
250 | 32 | 119 | 500 | 42 | 1080 | 970 | 1490 | 470 | 1420 | 2610 |
| 500 | 6、8 | 900 | 1250 | 315 | 140 | 250 | 36 | 128 | 500 | 42 | 1080 | 970 | 1490 | 470 | 1420 | 2610 | |
| 560 | 2 | 1000 | 1400 | 355(530) | 130 | 250 | 32 | 119 | 560 | 42 | 1180 | 1030 | 1680 | 590 | 1480 | 2900 | |
| 560 | 4 | 1000 | 1400 | 355 | 150 | 250 | 36 | 138 | 560 | 42 | 1180 | 1030 | 1680 | 590 | 1480 | 2900 | |
| 560 | 6、8 | 1000 | 1400 | 355 | 160 | 300 | 40 | 147 | 560 | 42 | 1180 | 1030 | 1680 | 590 | 1480 | 2900 | |
| Примечание: (530) — размер C двигателя, использующего подшипники скольжения. | |||||||||||||||||
| ● Технические параметры (6кВ) | ||||||||||||
| модель | Номинальная мощность (kW) |
Номинальный ток (A) |
Номинальная скорость (r/min) |
эффективность η (%) |
Коэффициент мощности
cosφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Максимальный крутящий момент Номинальный крутящий момент |
вибрация mm/s |
шум dB(A) |
Крутящий момент маховика G.m² |
Вес (kg) |
| Y2-3551-2 | 185 | 22.6 | 2985 | 93.9 | 0.84 | 0.7 | 7 | 2 | 2.8 | 109 | 8 | 2035 |
| Y2-3552-2 | 200 | 24.4 | 2985 | 94 | 0.84 | 0.7 | 7 | 2 | 2.8 | 109 | 8.5 | 2075 |
| Y2-3553-2 | 220 | 26.8 | 2985 | 94.2 | 0.84 | 0.7 | 7 | 2 | 2.8 | 109 | 9.5 | 2160 |
| Y2-3554-2 | 250 | 30.3 | 2985 | 94.4 | 0.84 | 0.7 | 7 | 2 | 2.8 | 111 | 10 | 2215 |
| Y2-3555-2 | 280 | 33.1 | 2985 | 94.6 | 0.86 | 0.7 | 7 | 2 | 2.8 | 111 | 11 | 2280 |
| Y2-4001-2 | 315 | 37.2 | 2985 | 94.8 | 0.86 | 0.7 | 7 | 2 | 2.8 | 111 | 17 | 2630 |
| Y2-4002-2 | 355 | 41.9 | 2985 | 94.9 | 0.86 | 0.7 | 7 | 2 | 2.8 | 111 | 18 | 2700 |
| Y2-4003-2 | 400 | 47.1 | 2985 | 95.1 | 0.86 | 0.7 | 7 | 2 | 2.8 | 111 | 19.5 | 2830 |
| Y2-4004-2 | 450 | 52.9 | 2985 | 95.2 | 0.86 | 0.7 | 7 | 2 | 2.8 | 111 | 21 | 2920 |
| Y2-4501-2 | 500 | 58.0 | 2985 | 95.3 | 0.87 | 0.7 | 7 | 2 | 2.8 | 111 | 22 | 3200 |
| Y2-4502-2 | 560 | 64.9 | 2985 | 95.4 | 0.87 | 0.7 | 7 | 2 | 2.8 | 112 | 24 | 3300 |
| Y2-4503-2 | 630 | 73.0 | 2985 | 95.5 | 0.87 | 0.7 | 7 | 2 | 2.8 | 112 | 27 | 3500 |
| Y2-4504-2 | 710 | 82.1 | 2985 | 95.7 | 0.87 | 0.7 | 7 | 2 | 2.8 | 112 | 30 | 3600 |
| Y2-5001-2 | 800 | 91.5 | 2985 | 95.6 | 0.88 | 0.7 | 7 | 2 | 2.8 | 112 | 61 | 5360 |
| Y2-5002-2 | 900 | 102.8 | 2985 | 95.7 | 0.88 | 0.7 | 7 | 2 | 2.8 | 112 | 65 | 5500 |
| Y2-5003-2 | 1000 | 114.0 | 2985 | 95.9 | 0.88 | 0.7 | 7 | 2 | 2.8 | 112 | 69 | 5640 |
| Y2-5004-2 | 1120 | 127.6 | 2985 | 96 | 0.88 | 0.7 | 7 | 2 | 2.8 | 113 | 75 | 5900 |
| Y2-5601-2 | 1250 | 140.6 | 2985 | 96.1 | 0.89 | 0.7 | 7 | 2 | 2.8 | 113 | 111 | 5800 |
| Y2-5602-2 | 1400 | 157.2 | 2985 | 96.3 | 0.89 | 0.7 | 7 | 2 | 2.8 | 113 | 119 | 5860 |
| Y2-5603-2 | 1600 | 179.3 | 2985 | 96.5 | 0.89 | 0.7 | 7 | 2 | 2.8 | 113 | 127 | 5930 |
| Y2-3551-4 | 185 | 22.6 | 1488 | 93.7 | 0.84 | 0.8 | 6.5 | 2 | 2.8 | 106 | 19 | 2120 |
| Y2-3552-4 | 200 | 24.4 | 1488 | 93.9 | 0.84 | 0.8 | 6.5 | 2 | 2.8 | 106 | 21.5 | 2220 |
| Y2-3553-4 | 220 | 26.8 | 1488 | 94.1 | 0.84 | 0.8 | 6.5 | 2 | 2.8 | 106 | 23 | 2290 |
| Y2-3554-4 | 250 | 30.4 | 1488 | 94.3 | 0.84 | 0.8 | 6.5 | 2 | 2.8 | 108 | 24.5 | 2340 |
| Y2-3555-4 | 280 | 33.9 | 1488 | 94.5 | 0.84 | 0.8 | 6.5 | 2 | 2.8 | 108 | 25.5 | 2400 |
| Y2-4001-4 | 315 | 37.7 | 1488 | 94.6 | 0.85 | 0.8 | 6.5 | 2 | 2.8 | 108 | 32 | 2970 |
| Y2-4002-4 | 355 | 42.4 | 1488 | 94.8 | 0.85 | 0.8 | 6.5 | 2 | 2.8 | 108 | 34 | 3080 |
| Y2-4003-4 | 400 | 47.7 | 1488 | 95 | 0.85 | 0.8 | 6.5 | 2 | 2.8 | 108 | 37 | 3170 |
| Y2-4004-4 | 450 | 53.5 | 1488 | 95.2 | 0.85 | 0.8 | 6.5 | 2 | 2.8 | 108 | 39 | 3250 |
| Y2-4501-4 | 500 | 58.7 | 1488 | 95.3 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 108 | 52 | 3500 |
| Y2-4502-4 | 560 | 65.7 | 1488 | 95.4 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 111 | 58 | 3700 |
| Y2-4503-4 | 630 | 73.8 | 1488 | 95.5 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 111 | 65 | 3950 |
| Y2-4504-4 | 710 | 83.1 | 1488 | 95.6 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 111 | 73 | 4200 |
| Y2-5001-4 | 800 | 93.5 | 1488 | 95.7 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 111 | 130 | 5350 |
| Y2-5002-4 | 900 | 105.1 | 1488 | 95.8 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 111 | 141 | 5540 |
| Y2-5003-4 | 1000 | 116.7 | 1488 | 95.9 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 111 | 148 | 5700 |
| Y2-5004-4 | 1120 | 130.5 | 1488 | 96 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 113 | 156 | 5800 |
| ● Технические параметры (6кВ) | ||||||||||||
| модель | Номинальная мощность (kW) |
Номинальный ток (A) |
Номинальная скорость (r/min) |
эффективность η (%) |
Коэффициент мощности
cosφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Максимальный крутящий момент Номинальный крутящий момент |
вибрация mm/s |
шум dB(A) |
Крутящий момент маховика G.m² |
Вес (kg) |
| Y2-5601-4 | 1250 | 143.9 | 1488 | 96.1 | 0.87 | 0.7 | 6.5 | 2 | 2.8 | 113 | 252 | 5900 |
| Y2-5602-4 | 1400 | 161.0 | 1488 | 96.2 | 0.87 | 0.7 | 6.5 | 2 | 2.8 | 113 | 272 | 5950 |
| Y2-5603-4 | 1600 | 183.6 | 1488 | 96.4 | 0.87 | 0.7 | 6.5 | 2 | 2.8 | 113 | 305 | 6020 |
| Y2-3553-6 | 160 | 20.6 | 987 | 93.4 | 0.8 | 0.8 | 6 | 2 | 2.8 | 102 | 26 | 2255 |
| Y2-3554-6 | 185 | 23.8 | 987 | 93.5 | 0.8 | 0.8 | 6 | 2 | 2.8 | 102 | 28 | 2345 |
| Y2-3555-6 | 200 | 25.7 | 987 | 93.6 | 0.8 | 0.8 | 6 | 2 | 2.8 | 102 | 31 | 2440 |
| Y2-4001-6 | 220 | 27.5 | 987 | 93.8 | 0.82 | 0.8 | 6 | 2 | 2.8 | 102 | 47 | 3010 |
| Y2-4002-6 | 250 | 31.2 | 987 | 93.9 | 0.82 | 0.8 | 6 | 2 | 2.8 | 105 | 50 | 3110 |
| Y2-4003-6 | 280 | 34.9 | 987 | 94.1 | 0.82 | 0.8 | 6 | 2 | 2.8 | 105 | 53 | 3200 |
| Y2-4004-6 | 315 | 39.2 | 987 | 94.3 | 0.82 | 0.8 | 6 | 2 | 2.8 | 105 | 57 | 3250 |
| Y2-4501-6 | 355 | 43.6 | 987 | 94.5 | 0.83 | 0.8 | 6 | 2 | 2.8 | 105 | 64 | 3600 |
| Y2-4502-6 | 400 | 49.0 | 987 | 94.6 | 0.83 | 0.8 | 6 | 2 | 2.8 | 105 | 73 | 3800 |
| Y2-4503-6 | 450 | 55.1 | 987 | 94.7 | 0.83 | 0.8 | 6 | 2 | 2.8 | 105 | 81 | 4000 |
| Y2-4504-6 | 500 | 61.1 | 987 | 94.9 | 0.83 | 0.8 | 6 | 2 | 2.8 | 105 | 90 | 4200 |
| Y2-5001-6 | 560 | 68.3 | 987 | 95.1 | 0.83 | 0.8 | 6 | 2 | 2.8 | 108 | 177 | 5370 |
| Y2-5002-6 | 630 | 76.7 | 987 | 95.2 | 0.83 | 0.8 | 6 | 2 | 2.8 | 108 | 184 | 5500 |
| Y2-5003-6 | 710 | 86.4 | 987 | 95.3 | 0.83 | 0.8 | 6 | 2 | 2.8 | 108 | 191 | 5630 |
| Y2-5004-6 | 800 | 97.2 | 987 | 95.4 | 0.83 | 0.8 | 6 | 2 | 2.8 | 108 | 202 | 5830 |
| Y2-5601-6 | 900 | 107.8 | 987 | 95.6 | 0.84 | 0.7 | 6 | 2 | 2.8 | 108 | 388 | 5930 |
| Y2-5602-6 | 1000 | 119.7 | 987 | 95.7 | 0.84 | 0.7 | 6 | 2 | 2.8 | 108 | 402 | 6020 |
| Y2-5603-6 | 1120 | 133.9 | 987 | 95.8 | 0.84 | 0.7 | 6 | 2 | 2.8 | 110 | 423 | 6100 |
| Y2-5604-6 | 1250 | 149.3 | 987 | 95.9 | 0.84 | 0.7 | 6 | 2 | 2.8 | 110 | 450 | 6150 |
| Y2-4001-8 | 160 | 21.7 | 742 | 93.2 | 0.76 | 0.8 | 5.5 | 2 | 2.8 | 99 | 50 | 3020 |
| Y2-4002-8 | 185 | 25.1 | 742 | 93.3 | 0.76 | 0.8 | 5.5 | 2 | 2.8 | 99 | 52 | 3090 |
| Y2-4003-8 | 200 | 26.7 | 742 | 93.5 | 0.77 | 0.8 | 5.5 | 2 | 2.8 | 99 | 56 | 3150 |
| Y2-4004-8 | 220 | 29.3 | 742 | 93.7 | 0.77 | 0.8 | 5.5 | 2 | 2.8 | 99 | 61 | 3260 |
| Y2-4501-8 | 250 | 32.8 | 742 | 93.9 | 0.78 | 0.8 | 5.5 | 2 | 2.8 | 102 | 65 | 3600 |
| Y2-4502-8 | 280 | 36.7 | 742 | 94.1 | 0.78 | 0.8 | 5.5 | 2 | 2.8 | 102 | 73 | 3800 |
| Y2-4503-8 | 315 | 41.3 | 742 | 94.2 | 0.78 | 0.8 | 5.5 | 2 | 2.8 | 102 | 82 | 4000 |
| Y2-4504-8 | 355 | 46.4 | 742 | 94.4 | 0.78 | 0.8 | 5.5 | 2 | 2.8 | 102 | 91 | 4200 |
| Y2-5001-8 | 400 | 51.6 | 742 | 94.5 | 0.79 | 0.8 | 5.5 | 2 | 2.8 | 102 | 177 | 5380 |
| Y2-5002-8 | 450 | 57.9 | 742 | 94.6 | 0.79 | 0.8 | 5.5 | 2 | 2.8 | 102 | 184 | 5510 |
| Y2-5003-8 | 500 | 63.4 | 742 | 94.8 | 0.8 | 0.8 | 5.5 | 2 | 2.8 | 102 | 191 | 5640 |
| Y2-5004-8 | 560 | 71.0 | 742 | 94.9 | 0.8 | 0.8 | 5.5 | 2 | 2.8 | 105 | 202 | 5850 |
| Y2-5601-8 | 630 | 78.8 | 742 | 95.1 | 0.81 | 0.7 | 5.5 | 2 | 2.8 | 105 | 480 | 6200 |
| Y2-5602-8 | 710 | 88.5 | 742 | 95.3 | 0.81 | 0.7 | 5.5 | 2 | 2.8 | 105 | 510 | 6240 |
| Y2-5603-8 | 800 | 99.6 | 742 | 95.4 | 0.81 | 0.7 | 5.5 | 2 | 2.8 | 105 | 535 | 6320 |
| Y2-5604-8 | 900 | 111.8 | 742 | 95.6 | 0.81 | 0.7 | 5.5 | 2 | 2.8 | 105 | 560 | 6400 |

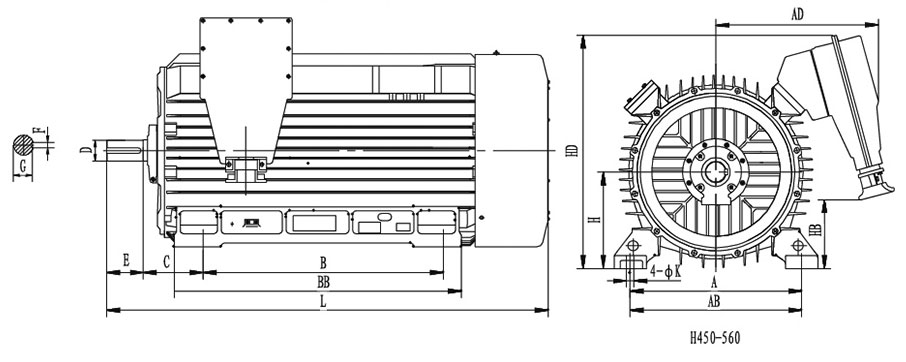

Габариты установки (6кВ)
| Рамка Размер |
Поляки | Монтажные размеры (мм) | Габаритные размеры (мм) | ||||||||||||||||||||
| A | B | C | D | E | F | G | H | K | AB | AD | BB | HB | HD | L | |||||||||
| 450 | 2 | 800 | 1120 | 280 | 95 | +0.035 +0.013 |
170 | 25 | 86 | 450 | 35 | 950 | 930 | 1340 | 390 | 1250 | 2310 | ||||||
| 450 | 4 | 800 | 1120 | 280 | 120 | 210 | 32 | 109 | 450 | 35 | 950 | 930 | 1340 | 390 | 1250 | 2310 | |||||||
| 450 | 6、8 | 800 | 1120 | 280 | 130 | +0.040 +0.015 |
250 | 32 | 119 | 450 | 35 | 950 | 930 | 1340 | 390 | 1250 | 2310 | ||||||
| 500 | 2 | 900 | 1250 | 315 | 110 | +0.035 +0.013 |
210 | 28 | 100 | 500 | 42 | 1080 | 970 | 1490 | 470 | 1320 | 2610 | ||||||
| 500 | 4 | 900 | 1250 | 315 | 130 | +0.040 +0.015 |
250 | 32 | 119 | 500 | 42 | 1080 | 970 | 1490 | 470 | 1320 | 2610 | ||||||
| 500 | 6、8 | 900 | 1250 | 315 | 140 | 250 | 36 | 128 | 500 | 42 | 1080 | 970 | 1490 | 470 | 1320 | 2610 | |||||||
| 560 | 2 | 1000 | 1400 | 355(530) | 130 | 250 | 32 | 119 | 560 | 42 | 1180 | 1030 | 1680 | 590 | 1450 | 2900 | |||||||
| 560 | 4 | 1000 | 1400 | 355 | 150 | 250 | 36 | 138 | 560 | 42 | 1180 | 1030 | 1680 | 590 | 1450 | 2900 | |||||||
| 560 | 6、8 | 1000 | 1400 | 355 | 160 | 300 | 40 | 147 | 560 | 42 | 1180 | 1030 | 1680 | 590 | 1450 | 2900 | |||||||
| Примечание: (530) — размер C двигателя, использующего подшипники скольжения. | |||||||||||||||||||||||
| ●Технические параметры (10кВ) | |||||||||||||||||||||||
| модельType | Номинальная мощность (kW) |
Номинальный ток (A) |
Номинальная скорость (r/min) |
эффективность η (%) |
Коэффициент мощности cosφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Ток срыва Номинальный ток |
Максимальный крутящий момент Номинальный крутящий момент |
вибрация mm/s |
шум dB(A) |
Крутящий момент маховика G.m² |
Вес (kg) |
|||||||||||
| Y2-4501-2 | 220 | 16.3 | 2985 | 92.8 | 0.84 | 0.7 | 7 | 2 | 2.8 | 111 | 17 | 2730 | |||||||||||
| Y2-4502-2 | 250 | 18.5 | 2985 | 93 | 0.84 | 0.7 | 7 | 2 | 2.8 | 111 | 18 | 2800 | |||||||||||
| Y2-4503-2 | 280 | 20.2 | 2985 | 93.1 | 0.86 | 0.7 | 7 | 2 | 2.8 | 111 | 19.5 | 2930 | |||||||||||
| Y2-4504-2 | 315 | 22.7 | 2985 | 93.3 | 0.86 | 0.7 | 7 | 2 | 2.8 | 111 | 21 | 3120 | |||||||||||
| Y2-4505-2 | 355 | 25.5 | 2985 | 93.5 | 0.86 | 0.7 | 7 | 2 | 2.8 | 111 | 22 | 3200 | |||||||||||
| Y2-4506-2 | 400 | 28.6 | 2985 | 93.8 | 0.86 | 0.7 | 7 | 2 | 2.8 | 111 | 24 | 3300 | |||||||||||
| Y2-4507-2 | 450 | 32.2 | 2985 | 93.9 | 0.86 | 0.7 | 7 | 2 | 2.8 | 111 | 27 | 3500 | |||||||||||
| Y2-4508-2 | 500 | 35.3 | 2985 | 94 | 0.87 | 0.7 | 7 | 2 | 2.8 | 111 | 30 | 3600 | |||||||||||
| Y2-5001-2 | 560 | 39.5 | 2985 | 94.2 | 0.87 | 0.7 | 7 | 2 | 2.8 | 112 | 48 | 5050 | |||||||||||
| Y2-5002-2 | 630 | 44.3 | 2985 | 94.4 | 0.87 | 0.7 | 7 | 2 | 2.8 | 112 | 54 | 5200 | |||||||||||
| Y2-5003-2 | 710 | 49.8 | 2985 | 94.6 | 0.87 | 0.7 | 7 | 2 | 2.8 | 112 | 61 | 5360 | |||||||||||
| Y2-5004-2 | 800 | 55.4 | 2985 | 94.8 | 0.88 | 0.7 | 7 | 2 | 2.8 | 112 | 65 | 5500 | |||||||||||
| ● Технические параметры (6кВ) | ||||||||||||
| модель | Номинальная мощность (kW) |
Номинальный ток (A) |
Номинальная скорость (r/min) |
эффективность η (%) |
Коэффициент мощности
cosφ |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Крутящий момент при остановке двигателя Номинальный крутящий момент |
Максимальный крутящий момент Номинальный крутящий момент |
вибрация mm/s |
шум dB(A) |
Крутящий момент маховика G.m² |
Вес (kg) |
| Y2-5005-2 | 900 | 62.2 | 2985 | 95 | 0.88 | 0.7 | 7 | 2 | 2.8 | 112 | 69 | 5640 |
| Y2-5601-2 | 1000 | 69.0 | 2985 | 95.1 | 0.88 | 0.7 | 7 | 2 | 2.8 | 112 | 75 | 5700 |
| Y2-5602-2 | 1120 | 76.2 | 2985 | 95.3 | 0.89 | 0.7 | 7 | 2 | 2.8 | 112 | 111 | 5800 |
| Y2-5603-2 | 1250 | 84.9 | 2985 | 95.5 | 0.89 | 0.7 | 7 | 2 | 2.8 | 112 | 119 | 5860 |
| Y2-5604-2 | 1400 | 94.9 | 2985 | 95.7 | 0.89 | 0.7 | 7 | 2 | 2.8 | 112 | 127 | 5930 |
| Y2-4501-4 | 220 | 16.3 | 1488 | 92.7 | 0.84 | 0.8 | 6.5 | 2 | 2.8 | 108 | 21 | 2810 |
| Y2-4502-4 | 250 | 18.5 | 1488 | 92.9 | 0.84 | 0.8 | 6.5 | 2 | 2.8 | 108 | 34 | 3000 |
| Y2-4503-4 | 280 | 20.7 | 1488 | 93 | 0.84 | 0.8 | 6.5 | 2 | 2.8 | 108 | 38 | 3160 |
| Y2-4504-4 | 315 | 22.9 | 1488 | 93.3 | 0.85 | 0.8 | 6.5 | 2 | 2.8 | 108 | 43 | 3350 |
| Y2-4505-4 | 355 | 25.8 | 1488 | 93.4 | 0.85 | 0.8 | 6.5 | 2 | 2.8 | 108 | 52 | 3500 |
| Y2-4506-4 | 400 | 29.0 | 1488 | 93.6 | 0.85 | 0.8 | 6.5 | 2 | 2.8 | 108 | 58 | 3700 |
| Y2-4507-4 | 450 | 32.6 | 1488 | 93.8 | 0.85 | 0.8 | 6.5 | 2 | 2.8 | 108 | 65 | 3950 |
| Y2-4508-4 | 500 | 35.7 | 1488 | 94 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 108 | 73 | 4200 |
| Y2-5001-4 | 560 | 40.0 | 1488 | 94.1 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 111 | 122 | 5130 |
| Y2-5002-4 | 630 | 44.9 | 1488 | 94.3 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 111 | 130 | 5350 |
| Y2-5003-4 | 710 | 50.4 | 1488 | 94.5 | 0.86 | 0.8 | 6.5 | 2 | 2.8 | 111 | 141 | 5540 |
| Y2-5004-4 | 800 | 56.0 | 1488 | 94.8 | 0.87 | 0.8 | 6.5 | 2 | 2.8 | 111 | 148 | 5700 |
| Y2-5005-4 | 900 | 62.9 | 1488 | 95 | 0.87 | 0.8 | 6.5 | 2 | 2.8 | 111 | 156 | 5800 |
| Y2-5601-4 | 1000 | 69.8 | 1488 | 95.1 | 0.87 | 0.8 | 6.5 | 2 | 2.8 | 111 | 230 | 5850 |
| Y2-5602-4 | 1120 | 77.2 | 1488 | 95.2 | 0.88 | 0.8 | 6.5 | 2 | 2.8 | 111 | 252 | 5900 |
| Y2-5603-4 | 1250 | 86.0 | 1488 | 95.4 | 0.88 | 0.8 | 6.5 | 2 | 2.8 | 113 | 272 | 5950 |
| Y2-5604-4 | 1400 | 96.1 | 1488 | 95.6 | 0.88 | 0.8 | 6.5 | 2 | 2.8 | 113 | 305 | 6020 |
| Y2-4504-6 | 220 | 16.7 | 987 | 92.5 | 0.82 | 0.8 | 6 | 2 | 2.8 | 105 | 56 | 3400 |
| Y2-4505-6 | 250 | 19.0 | 987 | 92.7 | 0.82 | 0.8 | 6 | 2 | 2.8 | 105 | 64 | 3600 |
| Y2-4506-6 | 280 | 21.2 | 987 | 92.9 | 0.82 | 0.8 | 6 | 2 | 2.8 | 105 | 73 | 3800 |
| Y2-4507-6 | 315 | 23.8 | 987 | 93.1 | 0.82 | 0.8 | 6 | 2 | 2.8 | 105 | 81 | 4000 |
| Y2-4508-6 | 355 | 26.8 | 987 | 93.3 | 0.82 | 0.8 | 6 | 2 | 2.8 | 105 | 90 | 4200 |
| Y2-5001-6 | 400 | 30.1 | 987 | 93.5 | 0.82 | 0.8 | 6 | 2 | 2.8 | 105 | 170 | 5250 |
| Y2-5002-6 | 450 | 33.4 | 987 | 93.7 | 0.83 | 0.8 | 6 | 2 | 2.8 | 105 | 177 | 5370 |
| Y2-5003-6 | 500 | 37.0 | 987 | 93.9 | 0.83 | 0.8 | 6 | 2 | 2.8 | 105 | 184 | 5500 |
| Y2-5004-6 | 560 | 41.4 | 987 | 94.1 | 0.83 | 0.8 | 6 | 2 | 2.8 | 108 | 191 | 5630 |
| Y2-5005-6 | 630 | 46.5 | 987 | 94.3 | 0.83 | 0.8 | 6 | 2 | 2.8 | 108 | 202 | 5830 |
| Y2-5601-6 | 710 | 52.3 | 987 | 94.5 | 0.83 | 0.8 | 6 | 2 | 2.8 | 108 | 370 | 5840 |
| Y2-5602-6 | 800 | 58.8 | 987 | 94.7 | 0.83 | 0.8 | 6 | 2 | 2.8 | 108 | 388 | 5930 |
| Y2-5603-6 | 900 | 65.2 | 987 | 94.9 | 0.84 | 0.7 | 6 | 2 | 2.8 | 108 | 402 | 6020 |
| Y2-5604-6 | 1000 | 72.3 | 987 | 95.1 | 0.84 | 0.7 | 6 | 2 | 2.8 | 108 | 423 | 6100 |
| Y2-5605-6 | 1120 | 80.8 | 987 | 95.3 | 0.84 | 0.7 | 6 | 2 | 2.8 | 108 | 450 | 6150 |
| Y2-4506-8 | 220 | 18.3 | 742 | 92.4 | 0.75 | 0.8 | 5.5 | 2 | 2.8 | 102 | 73 | 3800 |
| Y2-4507-8 | 250 | 20.8 | 742 | 92.6 | 0.75 | 0.8 | 5.5 | 2 | 2.8 | 102 | 82 | 4000 |
| Y2-4508-8 | 280 | 22.6 | 742 | 92.8 | 0.77 | 0.8 | 5.5 | 2 | 2.8 | 102 | 91 | 4200 |
| Y2-5002-8 | 315 | 25.4 | 742 | 93 | 0.77 | 0.8 | 5.5 | 2 | 2.8 | 102 | 170 | 5250 |
| Y2-5003-8 | 355 | 28.6 | 742 | 93.2 | 0.77 | 0.8 | 5.5 | 2 | 2.8 | 102 | 177 | 5380 |
| Y2-5004-8 | 400 | 31.3 | 742 | 93.4 | 0.79 | 0.8 | 5.5 | 2 | 2.8 | 102 | 184 | 5510 |
| Y2-5005-8 | 450 | 35.2 | 742 | 93.5 | 0.79 | 0.8 | 5.5 | 2 | 2.8 | 102 | 191 | 5640 |
| Y2-5601-8 | 500 | 39.0 | 742 | 93.7 | 0.79 | 0.8 | 5.5 | 2 | 2.8 | 105 | 450 | 6100 |
| Y2-5602-8 | 560 | 43.6 | 742 | 93.9 | 0.79 | 0.8 | 5.5 | 2 | 2.8 | 105 | 480 | 6200 |
| Y2-5603-8 | 630 | 48.3 | 742 | 94.1 | 0.8 | 0.7 | 5.5 | 2 | 2.8 | 105 | 510 | 6240 |
| Y2-5604-8 | 710 | 54.3 | 742 | 94.3 | 0.8 | 0.7 | 5.5 | 2 | 2.8 | 105 | 535 | 6320 |
| Y2-5605-8 | 800 | 61.1 | 742 | 94.5 | 0.8 | 0.7 | 5.5 | 2 | 2.8 | 105 | 560 | 6400 |
связаться с нами
Сопутствующие популярные продукты
Эффективный асинхронный трехфазный электродвигатель серии YE3
Обзор Трехфазные асинхронные двигатели серии YE3 соответствуют вторичному стандарту эффективности...
Высоковольтный асинхронный трехфазный электродвигатель серии YRKK
Обзор Двигатели серии YRKK 6 кВ (базовый номер 355-630), серии YRKK 10 кВ (базовый номер 450-630)...
Высоковольтный асинхронный трехфазный электродвигатель серии YVP
Обзор Серия Y2 6 кВ (базовый номер 355-560), серия Y2 10 кВ (базовый номер 450-560) - компактные ...
Высоковольтный асинхронный трехфазный электродвигатель серии YR
Обзор Двигатели серии YR 6 кВ (базовый номер 355-630), серии YR 10 кВ (базовый номер 450-630) исп...
Асинхронный трехфазный электродвигатель серии A4 (IP23) с прямоугольным корпусом
Серия Y (IP23) трехфазный асинхронный двигатель квадратного корпуса Высота центра: H400~500 мм Но...
Система асинхронного электродвигателя с переключаемым магнитным сопротивлением (SRM)
Обзор Импульсная магниторезистивная система регулирования скорости двигателя - это новейшее покол...
Асинхронный трехфазный электродвигатель ДАЗО4 400~500 380V с защитой IP44 и IP54
Обзор YKK400-500 380V IP44 представляет собой трехфазный асинхронный двигатель с замкнутым роторо...
Эффективный асинхронный трехфазный электродвигатель серии YE2 (YX3)
Обзор Трехфазные асинхронные двигатели серии YE2 соответствуют трехуровневым стандартам эффективн...
Высоковольтный асинхронный трехфазный электродвигатель серии YKS
Обзор Высоковольтные трехфазные асинхронные двигатели серии YKS 6 кВ (базовый номер 355-800), сер...
Асинхронный трехфазный электродвигатель серии YVF2 (IP54) для частотно-регулируемого привода
Обзор: С развитием технологий силовой электроники также стремительно развиваются системы регулиро...
Высоковольтный переменно-частотный асинхронный трехфазный электродвигатель серии YVPKK
Обзор Серия YVPKK 6 кВ (базовый номер 355-800), серия YVPKK 10 кВ (базовый номер 450-800) высоков...
Эффективный асинхронный трехфазный электродвигатель серии A4 (YVP) с защитой IP23
Высокоэффективные трехфазные асинхронные двигатели серии Y (YVP) IP23 Высокоэффективные трехфазны...
Высоковольтный (переменно-частотный) асинхронный трехфазный электродвигатель серии ДАЗО4
Обзор Высоковольтные трехфазные асинхронные двигатели серии YKK 6 кВ (базовый номер 355-800), сер...
Высоковольтный асинхронный трехфазный электродвигатель серии A4
Обзор Трехфазный асинхронный двигатель среднего напряжения 6 кВ серии Y (IP23) (высота по центру ...
