Асинхронный трехфазный электродвигатель серии YVF2 (IP54) для частотно-регулируемого привода
Обзор: С развитием технологий силовой электроники также стремительно развиваются системы регулирования скорости переменного тока с переменной частотой. Для удовлетворения потребностей рынка наша компания на основе обширных исследований и сбора информации из соответствующих отечественных и зару...
Описание
маркер
Обзор:
С развитием технологий силовой электроники также стремительно развиваются системы регулирования скорости переменного тока с переменной частотой. Для удовлетворения потребностей рынка наша компания на основе обширных исследований и сбора информации из соответствующих отечественных и зарубежных ведомств разработала трехфазный асинхронный двигатель для частотно-регулируемой скорости системы YVP2. Установочные размеры и эксплуатационные показатели серии YVF2 соответствуют JB/T7118-2004 «Технические условия для специальных трехфазных асинхронных двигателей с частотным регулированием скорости серии YVF2 (IP54)». Его основные технические характеристики следующие:
1.Двигатель работает в непрерывном режиме: SI
2.Номинальное напряжение двигателя — трехфазное 380 В, номинальная частота — 50 Гц. Напряжение и частота номинальной точки также могут быть определены в соответствии с требованиями пользователя.
3.Двигатель имеет широкий диапазон регулирования скорости, плавное регулирование скорости 5(3)-100 Гц. 5(3)-50 Гц - регулирование скорости с постоянным крутящим моментом. 5(3)-100 Гц - регулирование скорости с постоянной мощностью; В условиях векторного управления диапазон регулирования скорости может быть дополнительно расширен.
4.Высокая перегрузочная способность, двигатель может выдерживать перегрузку в 160% от номинального крутящего момента в течение 1 минуты.
5.Хорошие характеристики на низких скоростях. Крутящий момент плавный на низкой скорости, без провалов.
6.Класс изоляции двигателя — F, а структура изоляции способна адаптироваться к выходному напряжению высокой несущей частоты инвертора.
7.Степень защиты: IP54/IP55 (часть осевого вентилятора — IP54)
8.Способ подключения двигателя: 3 кВт и ниже — соединение звездой, 4 кВт и выше — соединение треугольником.
9.С точки зрения конструкции установочные размеры серии YVF2 такие же, как и у серии YE2, что удобно для пользователей при подборе и выборе. Двигатель имеет уникальную конструкцию охлаждения и использует отдельный осевой вентилятор для обеспечения бесперебойной работы двигателя.
При длительной работе на низкой частоте и постоянном крутящем моменте повышение температуры не превышает допустимого значения.
10.Двигатель имеет 4 полюса, но может быть спроектирован с другим количеством полюсов в соответствии с требованиями пользователя.
Данная серия двигателей может широко использоваться в легкой, текстильной, химической промышленности, металлургии, станкостроении и других отраслях, где требуются передаточные устройства с регулированием скорости. Это идеальный источник питания для регулирования скорости.
Условия использования
1.Высота над уровнем моря не более 1000 метров.
2.Температура окружающей среды -15℃-40℃
3.Относительная влажность воздуха не более 90%.
| Технические данные. | |||||||||
| Номер модели | Номинальная мощность
kW |
Номинальный ток
A |
Номинальный крутящий момент
N.m |
Блокирующий момент / Номинальный крутящий момент Tst/Tn |
Ток подключения / Номинальный ток st/ln |
Максимальный крутящий момент / Номинальный крутящий момент Tm/Tn |
Преобразователь с постоянным моментом Диапазон Гц |
Преобразование частоты постоянной мощности Диапазон Гц |
Вес
kg |
| YVF2-801-4 | 0.55 | 1.57 | 3.5 | 2.0 | 9.0 | 2.8 | 5~50 | 50~100 | 17 |
| YVF2-802-4 | 0.75 | 2.03 | 4.7 | 18 | |||||
| YVF2-90S-4 | 1.1 | 2.89 | 7.0 | 22 | |||||
| YVF2-90L-4 | 1.5 | 3.70 | 9.5 | 27 | |||||
| YVF2-100L1-4 | 2.2 | 5.16 | 14 | 34 | |||||
| YVF2-100L2-4 | 3 | 6.78 | 19 | 38 | |||||
| YVF2-112M-4 | 4 | 8.80 | 25.4 | 48 | |||||
| YVF2-132S-4 | 5.5 | 11.7 | 35 | 71 | |||||
| YVF2-132M-4 | 7.5 | 15.6 | 47.7 | 83 | |||||
| YVF2-160M-4 | 11 | 22.3 | 70 | 50~100 | 128 | ||||
| YVF2-160L-4 | 15 | 30.1 | 95.5 | 142 | |||||
| YVF2-180M-4 | 18.5 | 36.5 | 117 | 169 | |||||
| YVF2-180L-4 | 22 | 43.2 | 141 | 191 | |||||
| YVF2-200L-4 | 30 | 57.6 | 191 | 241 | |||||
| YVF2-225S-4 | 37 | 69.9 | 236 | 308 | |||||
| YVF2-225M-4 | 45 | 84.7 | 286 | 338 | |||||
| YVF2-250M-4 | 55 | 103 | 350 | 1.7 | 3~50 | 400 | |||
| YVF2-280S-4 | 75 | 140 | 478 | 566 | |||||
| YVF2-280M-4 | 90 | 167 | 573 | 628 | |||||
| YVF2-315S-4 | 110 | 201 | 700 | 50~80 | 1000 | ||||
| YVF2-315M-4 | 132 | 240 | 840 | 1050 | |||||
| YVF2-315L1-4 | 160 | 287 | 1019 | 1080 | |||||
| YVF2-315L2-4 | 200 | 359 | 1273 | 1100 | |||||
| YVF2-355MA-4 | 220 | 390 | 1401 | 1.5 | 50~70 | 1790 | |||
| YVF2-355M-4 | 250 | 443 | 1592 | 1791 | |||||
| YVF2-355LA-4 | 280 | 496 | 1800 | 1918 | |||||
| YVF2-355L-4 | 315 | 556 | 2006 | 1933 | |||||
| YVF2-355LB-4 | 355 | 626 | 2300 | 2275 | |||||
| YVF2-400M-4 | 355 | 610 | 2275 | 50~60 | 3000 | ||||
| YVF2-400M1-4 | 400 | 687 | 2564 | 3000 | |||||
| YVF2-400M2-4 | 450 | 764 | 2884 | 3100 | |||||
| YVF2-400L1-4 | 500 | 848 | 3204 | 3200 | |||||
| YVF2-400L2-4 | 560 | 946 | 3589 | 3400 | |||||
| YVF2-400L3-4 | 630 | 1064 | 4038 | 3500 | |||||
| Данные приведены только для ознакомления. Гарантируется только при подтверждении HPEM. | |||||||||
| Вибрация в соответствии с "A" в режиме "без нагрузки". | ||||||||||||||||||||||||||
| Класс вибрации | Высота центра вала (мм) | 56≤H≤132 | 132<H≤280 | H>280 | ||||||||||||||||||||||
| Способ монтажа (IM) |
Перемещение
(μm) |
Скорость
(mm/s) |
Ускорение
(m/s²) |
Перемещение
(μm) |
Скорость.
(mm/s ) |
Ускорение
(m/s²) |
Перемещение
(μm) |
Скорость
(mm/s) |
Ускорение
(m/s²) |
|||||||||||||||||
| A | Свободное подвешивание Free Suspension |
25 | 1.6 | 2.5 | 35 | 2.2 | 3.5 | 45 | 2.8 | 4.4 | ||||||||||||||||
| Жесткое крепление Rigid Mounting |
21 | 1.3 | 2.0 | 29 | 1.8 | 2.8 | 37 | 2.3 | 3.6 | |||||||||||||||||
| B | Свободное подвешивание Free Suspension |
11 | 0.7 | 1.1 | 18 | 1.1 | 1.7 | 29 | 1.8 | 2.8 | ||||||||||||||||
| Жесткий монтаж Rigid Mounting |
-- | -- | -- | 14 | 0.9 | 1.4 | 24 | 1.5 | 2.4 | |||||||||||||||||
| 1:Уровень "А" применяется для двигателей серии YVF2. 2:Уровень "B" применяется для двигателей с особыми требованиями к вибрации.Для двигателей с высотой центра вала менее 132 мм жесткий монтаж не рассматривается. Уровень "B" применяется для двигателей с особыми требованиями. 3:Перемещение и скорость, частота интерфейса скорости и ускорения 10 Гц и 250 Гц соответственно. The fn of connection hole for the displacement and speed .speed and aoceleretion is 10Hz and 250Hz |
||||||||||||||||||||||||||
| Шум. | ||||||||||||||||||||||||||
| А-взвешенное значение звуковой мощности (дБа) в режиме холостого хода | ||||||||||||||||||||||||||
| Высота центра (H) | 80 | 90 | 100 | 112 | 132 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | ||||||||||||
| Уровень звуковой мощности дБ(A) Sound power dB(A) |
73 | 76 | 79 | 80 | 86 | 90 | 91 | 92 | 94 | 96 | 99 | 105 | 105 | 108 | ||||||||||||

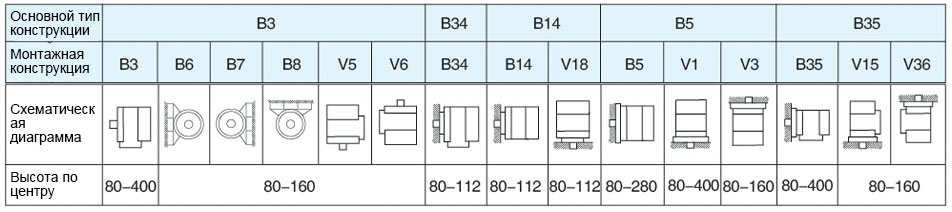

Монтажные приспособления<IM>.
B3 Стойка с ножками, торцевые крышки без фланца.
B5 Подставка без ножек, торцевые заглушки с фланцем.
B35 Подставка с ножками и фланцевыми торцевыми крышками.
| Действие протекции Для шаттла | ||||||||||||||||||||||||||
| Диапазон мощности P N (к Вт) | PN≤160kW | 160kW<PN≤355kW | PN>355kW | |||||||||||||||||||||||
| Защитные меры | Дополнительные меры не требуются | Подшипники со стороны ненагрузки изолированы | Подшипник со стороны ненагрузки изолирован, а преобразователь частоты Подшипник со стороны ненагрузки изолирован, а выходная сторона преобразователя частоты отфильтрована. |
|||||||||||||||||||||||

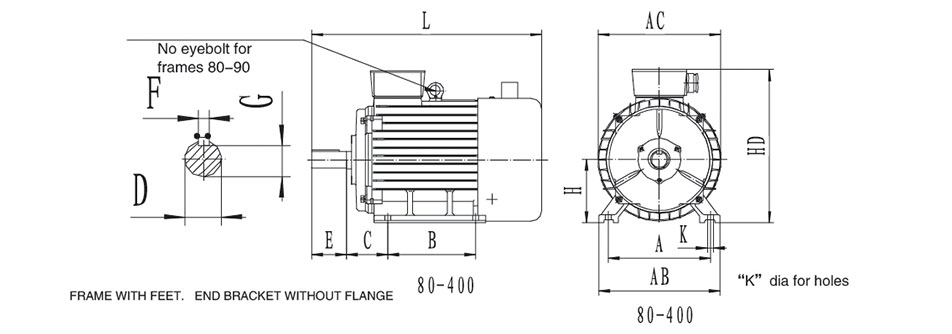

| Габаритные размеры B3. | ||||||||||||||
| Габаритные размеры FRAME NO. |
МОНТАЖНЫЕ РАЗМЕРЫ | Габаритные размеры | ||||||||||||
| A | B | C | D | E | F | G | H | K | AB | AC | HD | L | ||
| 80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 165 | 175 | 220 | 370 | |
| 90S | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 180 | 195 | 250 | 380 | ||
| 90L | 125 | 410 | ||||||||||||
| 100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 205 | 215 | 270 | 465 | ||
| 112M | 190 | 140 | 70 | 112 | 230 | 240 | 300 | 480 | ||||||
| 132S | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 270 | 275 | 345 | 530 | ||
| 132M | 178 | 570 | ||||||||||||
| 160M | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 320 | 330 | 420 | 660 | |
| 160L | 254 | 715 | ||||||||||||
| 180M | 279 | 241 | 121 | 48 | 14 | 42.5 | 180 | 355 | 380 | 455 | 775 | |||
| 180L | 279 | 815 | ||||||||||||
| 200L | 318 | 305 | 133 | 55 | 16 | 49 | 200 | 19 | 395 | 420 | 505 | 850 | ||
| 225S | 356 | 286 | 149 | 60 | 140 | 18 | 53 | 225 | 435 | 470 | 560 | 885 | ||
| 225M | 311 | 915 | ||||||||||||
| 250M | 406 | 349 | 168 | 65 | 58 | 250 | 24 | 490 | 510 | 615 | 980 | |||
| 280S | 457 | 368 | 190 | 75 | 20 | 67.5 | 280 | 550 | 580 | 680 | 1085 | |||
| 280M | 419 | 1135 | ||||||||||||
| 315S | 508 | 406 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 635 | 645 | 845 | 1285 | |
| 315M | 457 | 1395 | ||||||||||||
| 315L | 508 | |||||||||||||
| 355M | 610 | 560 | 254 | 95 | 25 | 86 | 355 | 730 | 710 | 1010 | 1675 | |||
| 355L | 630 | |||||||||||||
| 355LB | 1775 | |||||||||||||
| 400M | 686 | 630 | 280 | 110 | 210 | 28 | 100 | 400 | 35 | 806 | 856 | 1100 | 2040 | |
| 400L | 710 | |||||||||||||

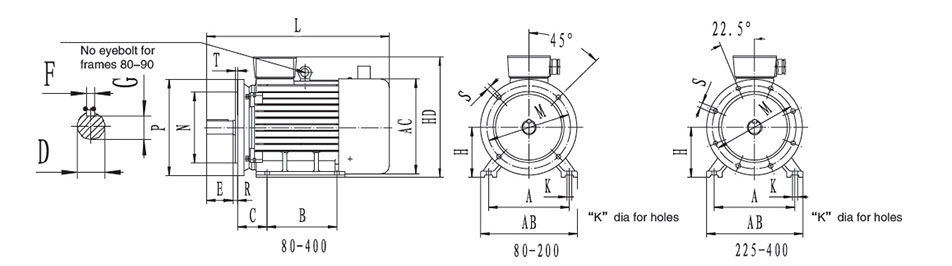

| B35 Габаритные размеры. | ||||||||||||||||||||
| Номер седла | Номер фланца | МОНТАЖНЫЕ РАЗМЕРЫ | Контурные размеры OVERALL DIMENSIONS |
|||||||||||||||||
| A | B | C | D | E | F | G | H | K | M | N | P | R | S | T | AB | AC | HD | L | ||
| 80 | FF165 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 165 | 130 | 200 | 0 | 12 | 3.5 | 165 | 175 | 220 | 370 |
| 90S | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 180 | 195 | 250 | 380 | ||||||||
| 90L | 125 | 410 | ||||||||||||||||||
| 100L | FF215 | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 215 | 180 | 250 | 15 | 4 | 205 | 215 | 270 | 465 | ||
| 112M | 190 | 140 | 70 | 112 | 230 | 240 | 300 | 480 | ||||||||||||
| 132S | FF265 | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 265 | 230 | 300 | 270 | 275 | 345 | 530 | ||||
| 132M | 178 | 570 | ||||||||||||||||||
| 160M | FF300 | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 300 | 250 | 350 | 19 | 5 | 320 | 330 | 420 | 660 | |
| 160L | 254 | 715 | ||||||||||||||||||
| 180M | 279 | 241 | 121 | 48 | 14 | 42.5 | 180 | 355 | 380 | 455 | 775 | |||||||||
| 180L | 279 | 815 | ||||||||||||||||||
| 200L | FF350 | 318 | 305 | 133 | 55 | 16 | 49 | 200 | 19 | 350 | 300 | 400 | 395 | 420 | 505 | 850 | ||||
| 225S | FF400 | 356 | 286 | 149 | 60 | 140 | 18 | 53 | 225 | 400 | 350 | 450 | 435 | 470 | 560 | 885 | ||||
| 225M | 311 | 915 | ||||||||||||||||||
| 250M | FF500 | 406 | 349 | 168 | 65 | 58 | 250 | 24 | 500 | 450 | 550 | 490 | 510 | 615 | 980 | |||||
| 280S | 457 | 368 | 190 | 75 | 20 | 67.5 | 280 | 550 | 580 | 680 | 1085 | |||||||||
| 280M | 419 | 1135 | ||||||||||||||||||
| 315S | FF600 | 508 | 406 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 24 | 6 | 635 | 845 | 1285 | ||
| 315M | 457 | 645 | 1395 | |||||||||||||||||
| 315L | 508 | |||||||||||||||||||
| 355M | FF740 | 610 | 560 | 254 | 95 | 25 | 86 | 355 | 740 | 680 | 800 | 730 | 710 | 1010 | 1675 | |||||
| 355L | 630 | |||||||||||||||||||
| 355LB | 1775 | |||||||||||||||||||
| 400M | FF940 | 686 | 630 | 280 | 110 | 210 | 28 | 100 | 400 | 35 | 940 | 880 | 1000 | 28 | 806 | 856 | 1100 | 2040 | ||
| 400L | 710 | |||||||||||||||||||

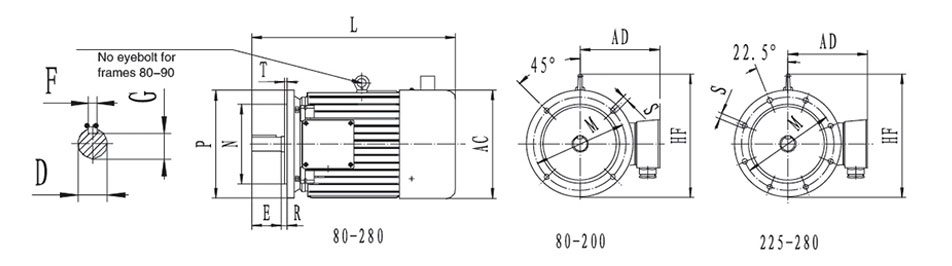

| ● B5 Монтажные и габаритные размеры (H315 и выше по центру как монтаж V1) B3 Габаритные размеры (H315 и выше как монтаж V¹). | |||||||||||||||
| Номер основания машины (H315 и выше для монтажа V¹). | Фланец № | МОНТАЖНЫЕ РАЗМЕРЫ | Габаритные размеры OVERALL DIMENSIONS |
||||||||||||
| D | E | F | G | M | N | P | R | S | T | AC | AD | HF | L | ||
| 80 | FF165 | 19 | 40 | 6 | 15.5 | 165 | 130 | 200 | 0 | 12 | 3.5 | 175 | 145 | 185 | 370 |
| 90S | 24 | 50 | 8 | 20 | 195 | 155 | 195 | 380 | |||||||
| 90L | 410 | ||||||||||||||
| 100L | FF215 | 28 | 60 | 24 | 215 | 180 | 250 | 15 | 4 | 215 | 180 | 245 | 465 | ||
| 112M | 240 | 190 | 265 | 480 | |||||||||||
| 132S | FF265 | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 275 | 210 | 315 | 530 | |||
| 132M | 570 | ||||||||||||||
| 160M | FF300 | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 19 | 5 | 330 | 255 | 385 | 660 | |
| 160L | 715 | ||||||||||||||
| 180M | 48 | 14 | 42.5 | 380 | 280 | 430 | 775 | ||||||||
| 180L | 815 | ||||||||||||||
| 200L | FF350 | 55 | 16 | 49 | 350 | 300 | 400 | 420 | 305 | 480 | 850 | ||||
| 225S | FF400 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 470 | 335 | 535 | 885 | |||
| 225M | 915 | ||||||||||||||
| 250M | FF500 | 65 | 58 | 500 | 450 | 550 | 510 | 370 | 595 | 980 | |||||
| 280S | 75 | 20 | 67.5 | 580 | 410 | 650 | 1085 | ||||||||
| 280M | 1135 | ||||||||||||||
| 315S | FF600 | 80 | 170 | 22 | 71 | 600 | 550 | 660 | 24 | 6 | 645 | 630 | 775 | 1280 | |
| 315M | 1395 | ||||||||||||||
| 315L | |||||||||||||||
| 355M | FF740 | 95 | 25 | 86 | 740 | 680 | 800 | 710 | 655 | 890 | 1675 | ||||
| 355L | |||||||||||||||
| 355LB | 1775 | ||||||||||||||
| 400M | FF940 | 110 | 210 | 28 | 100 | 940 | 880 | 1000 | 28 | 856 | 690 | 1100 | 2040 | ||
| 400L | |||||||||||||||
связаться с нами
Сопутствующие популярные продукты
Высоковольтный асинхронный трехфазный электродвигатель серии YKS
Обзор Высоковольтные трехфазные асинхронные двигатели серии YKS 6 кВ (базовый номер 355-800), сер...
Высоковольтный переменно-частотный асинхронный трехфазный электродвигатель серии YVPKK
Обзор Серия YVPKK 6 кВ (базовый номер 355-800), серия YVPKK 10 кВ (базовый номер 450-800) высоков...
Высоковольтный асинхронный трехфазный электродвигатель серии YRKK
Обзор Двигатели серии YRKK 6 кВ (базовый номер 355-630), серии YRKK 10 кВ (базовый номер 450-630)...
Эффективный асинхронный трехфазный электродвигатель серии YE2 (YX3)
Обзор Трехфазные асинхронные двигатели серии YE2 соответствуют трехуровневым стандартам эффективн...
Высоковольтный (переменно-частотный) асинхронный трехфазный электродвигатель серии Y2 (YVF2)
Обзор Серия Y2 6 кВ (базовый номер 355-560), серия Y2 10 кВ (базовый номер 450-560) компактный вы...
Высоковольтный (переменно-частотный) асинхронный трехфазный электродвигатель серии ДАЗО4
Обзор Высоковольтные трехфазные асинхронные двигатели серии YKK 6 кВ (базовый номер 355-800), сер...
Асинхронный трехфазный электродвигатель ДАЗО4 400~500 380V с защитой IP44 и IP54
Обзор YKK400-500 380V IP44 представляет собой трехфазный асинхронный двигатель с замкнутым роторо...
Высоковольтный асинхронный трехфазный электродвигатель серии YVP
Обзор Серия Y2 6 кВ (базовый номер 355-560), серия Y2 10 кВ (базовый номер 450-560) - компактные ...
Высоковольтный асинхронный трехфазный электродвигатель серии YR
Обзор Двигатели серии YR 6 кВ (базовый номер 355-630), серии YR 10 кВ (базовый номер 450-630) исп...
Высоковольтный асинхронный трехфазный электродвигатель серии A4
Обзор Трехфазный асинхронный двигатель среднего напряжения 6 кВ серии Y (IP23) (высота по центру ...
Асинхронный трехфазный электродвигатель серии A4 (IP23) с прямоугольным корпусом
Серия Y (IP23) трехфазный асинхронный двигатель квадратного корпуса Высота центра: H400~500 мм Но...
Эффективный асинхронный трехфазный электродвигатель серии YE3
Обзор Трехфазные асинхронные двигатели серии YE3 соответствуют вторичному стандарту эффективности...
Эффективный асинхронный трехфазный электродвигатель серии A4 (YVP) с защитой IP23
Высокоэффективные трехфазные асинхронные двигатели серии Y (YVP) IP23 Высокоэффективные трехфазны...
Система асинхронного электродвигателя с переключаемым магнитным сопротивлением (SRM)
Обзор Импульсная магниторезистивная система регулирования скорости двигателя - это новейшее покол...
